Detailzeichnungen Kunststoff PSK-Türen

Detailzeichnungen PSK-Türen Kunststoff

Regeldetails, Profil-Schnitte und CAD-Pläne

An dieser Stelle zeigen wir Ihnen alle Regeldetails, Profil-Schnitte und CAD-Pläne der bei uns erhältlichen PSK-Türen aus Kunststoff. Anhand dieser Detailzeichnungen können Sie genauestens alle Masse und Details unserer PSK-Türen einsehen. Hier finden Sie alle Profile Ihres PSK-Rahmens, um die Montage bereits bestens vorbereiten zu können. Dadurch wird die Konfiguration ein Kinderspiel. Für den Einbau der PSK-Türen empfehlen wir den RAL-Richtlinien entsprechend die PSK-Türen zu montieren.

Detailzeichnungen Ideal 4000

Ideal 4000 - Detail Griffseite
Ideal 4000 - Detail Griffseite
Ideal 4000 - Detail Höhenschnitt
Ideal 4000 - Detail Höhenschnitt
Ideal 4000 - Pfostendetail
Ideal 4000 - Pfostendetail
Ideal 4000 - Detail oben
Ideal 4000 - Detail oben
Ideal 4000 - Detail unten
Ideal 4000 - Detail unten

Bankanschlussprofile

Ideal 4000 - PSK mit Fensterbankanschlussprofil Neubau 30mm
Ideal 4000 - PSK mit Fensterbankanschlussprofil Neubau 30mm
Ideal 4000 - Fensterbankanschlussprofil Neubau 30mm
Ideal 4000 - Fensterbankanschlussprofil Neubau 30mm
Ideal 4000 - Fensterbankanschlussprofil Altbau 25mm
Ideal 4000 - Fensterbankanschlussprofil Altbau 25mm
Ideal 4000 - Fensterbankanschlussprofil Altbau 30mm
Ideal 4000 - Fensterbankanschlussprofil Altbau 30mm
Ideal 4000 - PSK mit Fensterbankanschlussprofil Altbau 50mm
Ideal 4000 - PSK mit Fensterbankanschlussprofil Altbau 50mm
Ideal 4000 - Fensterbankanschlussprofil Altbau 50mm
Ideal 4000 - Fensterbankanschlussprofil Altbau 50mm

Rollladenführungsschienen

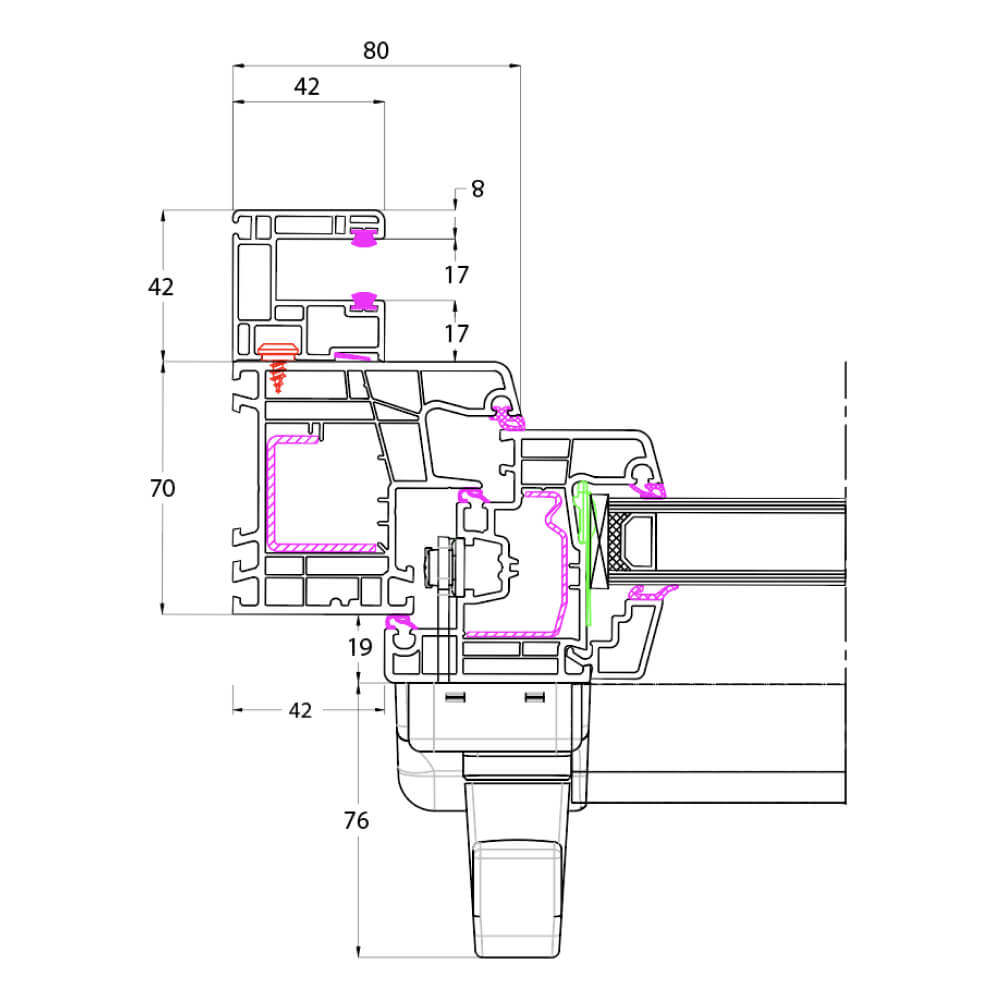

Ideal 4000 - Griffseite Rollladenführungsschiene Neubau
Ideal 4000 - Griffseite Rollladenführungsschiene Neubau
Ideal 4000 - Rollladenführungsschiene Neubau
Ideal 4000 - Rollladenführungsschiene Neubau
Ideal 4000 - Griffseite Rollladenführungsschiene Altbau
Ideal 4000 - Griffseite Rollladenführungsschiene Altbau
Ideal 4000 - Rollladenführungsschiene Altbau
Ideal 4000 - Rollladenführungsschiene Altbau
Ideal 4000 PSK Aufsatzrollladen Horizontalschnitt
Ideal 4000 PSK Aufsatzrollladen Horizontalschnitt
Ideal 4000 PSK mit Vorbaurollladenschiene
Ideal 4000 PSK mit Vorbaurollladenschiene

Rahmenverbreiterungen

Ideal 4000 - PSK mit Rahmenverbreiterung 15mm
Ideal 4000 - PSK mit Rahmenverbreiterung 15mm
Ideal 4000 - Rahmenverbreiterung 15mm
Ideal 4000 - Rahmenverbreiterung 15mm
Ideal 4000 - PSK mit Rahmenverbreiterung 35mm
Ideal 4000 - PSK mit Rahmenverbreiterung 35mm
Ideal 4000 - Rahmenverbreiterung 35mm
Ideal 4000 - Rahmenverbreiterung 35mm
Ideal 4000 - PSK mit Rahmenverbreiterung 60mm
Ideal 4000 - PSK mit Rahmenverbreiterung 60mm
Ideal 4000 - Rahmenverbreiterung 60mm
Ideal 4000 - Rahmenverbreiterung 60mm
Ideal 4000 - PSK mit Rahmenverbreiterung 100mm
Ideal 4000 - PSK mit Rahmenverbreiterung 100mm
Ideal 4000 - Rahmenverbreiterung 100mm
Ideal 4000 - Rahmenverbreiterung 100mm

Sprossen

Ideal 4000 - Glasteilende Sprosse 70mm
Ideal 4000 - Glasteilende Sprosse 70mm

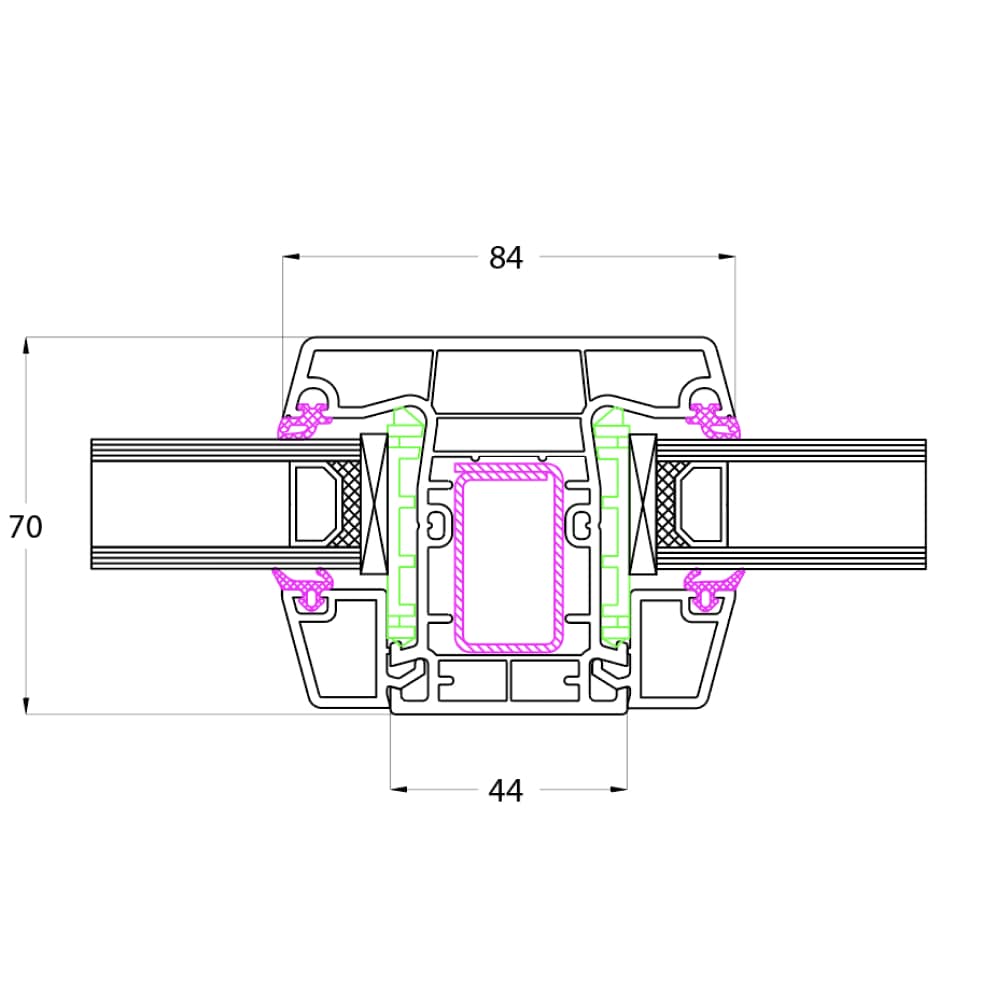

Ideal 4000 - Glasteilende Sprosse 84mm
Ideal 4000 - Glasteilende Sprosse 84mm
Ideal 4000 - Glasteilende Sprosse 104mm
Ideal 4000 - Glasteilende Sprosse 104mm

Kopplung & Statik

Ideal 4000 - Koppelfeder 70mm
Ideal 4000 - Koppelfeder 70mm
Ideal 4000 - Koppelleiste einteilig 70mm
Ideal 4000 - Koppelleiste einteilig 70mm
Ideal 4000 - Eckkopplung variabel für Aussenecke
Ideal 4000 - Eckkopplung variabel für Aussenecke
Ideal 4000 - Eckkopplung 135° für Aussenecke
Ideal 4000 - Eckkopplung 135° für Aussenecke
Ideal 4000 - Eckkopplung 90° für Aussenecke
Ideal 4000 - Eckkopplung 90° für Aussenecke
Ideal 4000 - Statikkopplung 1 70mm
Ideal 4000 - Statikkopplung 1 70mm
Ideal 4000 - Statikkopplung 2 70mm
Ideal 4000 - Statikkopplung 2 70mm

Zum Seitenanfang

Detailzeichnungen Ideal 5000

Bankanschlussprofile

Ideal 5000 - PSK mit Fensterbankanschlussprofil Neubau 30mm
Ideal 5000 - PSK mit Fensterbankanschlussprofil Neubau 30mm
Ideal 5000 - Fensterbankanschlussprofil Neubau 30mm
Ideal 5000 - Fensterbankanschlussprofil Neubau 30mm
Ideal 5000 - Fensterbankanschlussprofil Altbau 30mm
Ideal 5000 - Fensterbankanschlussprofil Altbau 30mm
Ideal 5000 - Fensterbankanschlussprofil Altbau 25mm
Ideal 5000 - Fensterbankanschlussprofil Altbau 25mm
Ideal 5000 - PSK mit Fensterbankanschlussprofil Altbau 50mm
Ideal 5000 - PSK mit Fensterbankanschlussprofil Altbau 50mm
Ideal 5000 - Fensterbankanschlussprofil Altbau 50mm
Ideal 5000 - Fensterbankanschlussprofil Altbau 50mm

Rollladenführungsschienen

Ideal 5000 - PSK Rollladenführungsschiene Neubau
Ideal 5000 - PSK Rollladenführungsschiene Neubau
Ideal 5000 - PSK Rollladenführungsschiene Altbau
Ideal 5000 - PSK Rollladenführungsschiene Altbau

Rahmenverbreiterungen

Ideal 5000 - Rahmenverbreiterung 15mm Unten
Ideal 5000 - Rahmenverbreiterung 15mm Unten
Ideal 5000 - Rahmenverbreiterung 15mm
Ideal 5000 - Rahmenverbreiterung 15mm
Ideal 5000 - Rahmenverbreiterung 35mm Unten
Ideal 5000 - Rahmenverbreiterung 35mm Unten
Ideal 5000 - Rahmenverbreiterung 35mm
Ideal 5000 - Rahmenverbreiterung 35mm
Ideal 5000 - Rahmenverbreiterung 60mm Unten
Ideal 5000 - Rahmenverbreiterung 60mm Unten
Ideal 5000 - Rahmenverbreiterung 60mm
Ideal 5000 - Rahmenverbreiterung 60mm
Ideal 5000 - Rahmenverbreiterung 100mm Unten
Ideal 5000 - Rahmenverbreiterung 100mm Unten
Ideal 5000 - Rahmenverbreiterung 100mm
Ideal 5000 - Rahmenverbreiterung 100mm

Sprossen

Ideal 5000 - Glasteilende Sprosse 70mm
Ideal 5000 - Glasteilende Sprosse 70mm
Ideal 5000 - Glasteilende Sprosse 84mm
Ideal 5000 - Glasteilende Sprosse 84mm
Ideal 5000 - Glasteilende Sprosse 104mm
Ideal 5000 - Glasteilende Sprosse 104mm

Rollladen

Ideal 5000 - Abrollprofil und Rolladendeckelaufnahme Oben Neubau
Ideal 5000 - Abrollprofil und Rolladendeckelaufnahme Oben Neubau
Ideal 5000 - Abrollprofil und Rolladendeckelaufnahme Neubau
Ideal 5000 - Abrollprofil und Rolladendeckelaufnahme Neubau
Ideal 5000 - Rolladenführungsschienen Griffseite Neubau
Ideal 5000 - Rolladenführungsschienen Griffseite Neubau
Ideal 5000 - Rolladenführungsschienen Neubau
Ideal 5000 - Rolladenführungsschienen Neubau
Ideal 5000 - Abrollprofil und Rolladendeckelaufnahme Oben Altbau
Ideal 5000 - Abrollprofil und Rolladendeckelaufnahme Oben Altbau
Ideal 5000 - Abrollprofil und Rolladendeckelaufnahme Altbau
Ideal 5000 - Abrollprofil und Rolladendeckelaufnahme Altbau
Ideal 5000 - Rolladenführungsschienen Griffseite Altbau
Ideal 5000 - Rolladenführungsschienen Griffseite Altbau
Ideal 5000 - Rolladenführungsschienen Altbau
Ideal 5000 - Rolladenführungsschienen Altbau

Kopplungen

Ideal 5000 - Koppelfeder 70mm
Ideal 5000 - Koppelfeder 70mm
Ideal 5000 - Koppelleiste einteilig 70mm
Ideal 5000 - Koppelleiste einteilig 70mm
Ideal 5000 - Statikkopplung 1 70mm
Ideal 5000 - Statikkopplung 1 70mm
Ideal 5000 - Statikkopplung 2 70mm
Ideal 5000 - Statikkopplung 2 70mm
Ideal 5000 - Eckkopplung variabel für Aussenecke
Ideal 5000 - Eckkopplung variabel für Aussenecke
Ideal 5000 - Eckkopplung 90° für Aussenecke
Ideal 5000 - Eckkopplung 90° für Aussenecke
Ideal 5000 - Eckkopplung 135° für Aussenecke
Ideal 5000 - Eckkopplung 135° für Aussenecke

Zum Seitenanfang

Ideal 5000 - Detail Griffseite
Ideal 5000 - Detail Griffseite
Ideal 5000 - Detail Unten
Ideal 5000 - Detail Unten
Ideal 5000 - Detail Oben
Ideal 5000 - Detail Oben
Ideal 5000 - Pfostendetail
Ideal 5000 - Pfostendetail
Ideal 5000 - Höhenschnitt
Ideal 5000 - Höhenschnitt

Detailzeichnungen Ideal 8000

Bankanschlussprofile

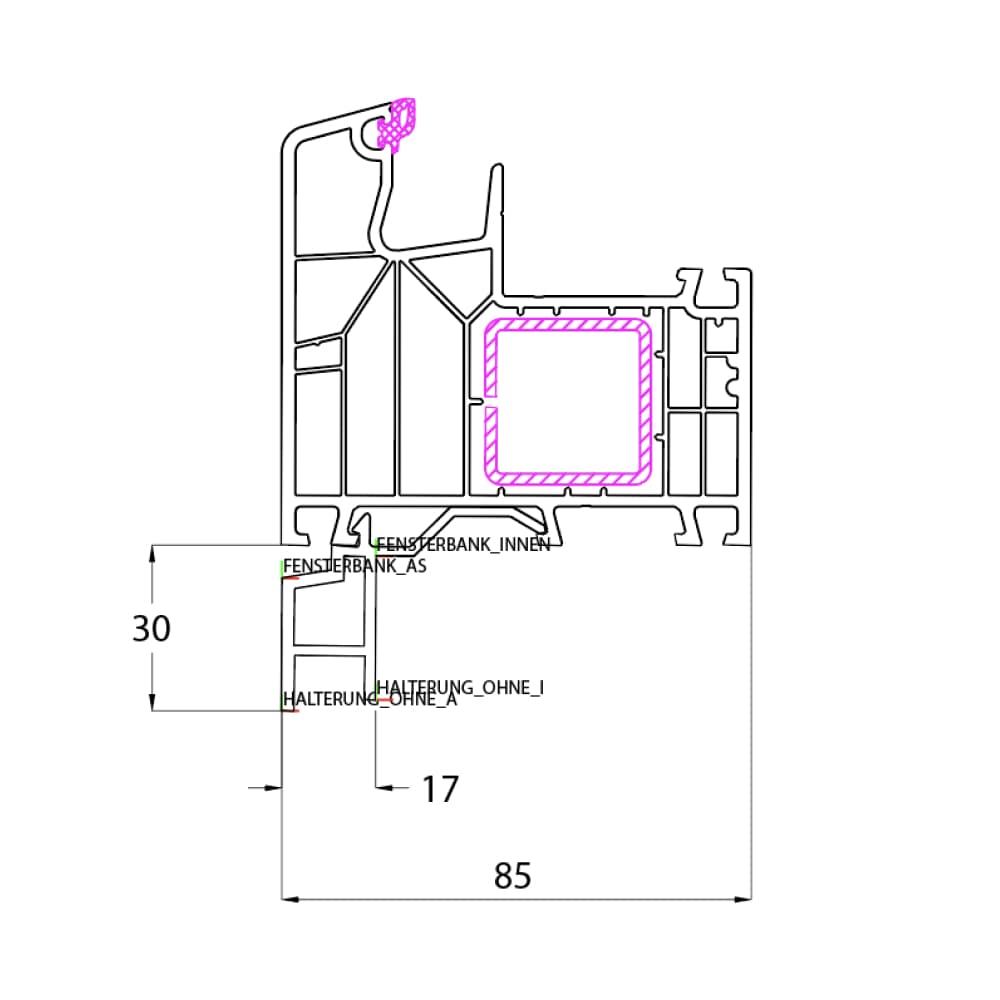

Ideal 8000 - Fensterbankanschlussprofil Altbau 25mm
Ideal 8000 - Fensterbankanschlussprofil Altbau 25mm
Ideal 8000 - PSK mit Fensterbankanschlussprofil Altbau 30mm
Ideal 8000 - PSK mit Fensterbankanschlussprofil Altbau 30mm
Ideal 8000 - Fensterbankanschlussprofil Altbau 50mm
Ideal 8000 - Fensterbankanschlussprofil Altbau 50mm
Ideal 8000 - PSK mit Fensterbankanschlussprofil Altbau 50mm
Ideal 8000 - PSK mit Fensterbankanschlussprofil Altbau 50mm
Ideal 8000 - PSK mit Fensterbankanschlussprofil Neubau 30mm
Ideal 8000 - PSK mit Fensterbankanschlussprofil Neubau 30mm
Ideal 8000 - Fensterbankanschlussprofil Neubau 30mm
Ideal 8000 - Fensterbankanschlussprofil Neubau 30mm

Rollladenführungsschienen

Ideal 8000 - Rolladenführungsschienen Neubau
Ideal 8000 - Rolladenführungsschienen Neubau
Ideal 8000 - Rolladenführungsschiene Neubau Griffseite
Ideal 8000 - Rolladenführungsschiene Neubau Griffseite
Ideal 8000 - Rolladenführungsschienen Altbau
Ideal 8000 - Rolladenführungsschienen Altbau
Ideal 8000 - Rolladenführungsschienen Altbau eingerückt
Ideal 8000 - Rolladenführungsschienen Altbau eingerückt
Ideal 8000 - Rolladenführungsschiene Altbau Griffseite
Ideal 8000 - Rolladenführungsschiene Altbau Griffseite
Ideal 8000 PSK Aufsatzrollladen Horizontalschnitt
Ideal 8000 PSK Aufsatzrollladen Horizontalschnitt
Ideal 8000 PSK mit Vorbaurollladenschiene
Ideal 8000 PSK mit Vorbaurollladenschiene

Rahmenverbreiterungen

Ideal 8000 - Rahmenverbreiterung 15mm
Ideal 8000 - Rahmenverbreiterung 15mm
Ideal 8000 - Rahmenverbreiterung 15mm Unten
Ideal 8000 - Rahmenverbreiterung 15mm Unten
Ideal 8000 - Rahmenverbreiterung 35mm
Ideal 8000 - Rahmenverbreiterung 35mm
Ideal 8000 - Rahmenverbreiterung 35mm Unten
Ideal 8000 - Rahmenverbreiterung 35mm Unten
Ideal 8000 - Rahmenverbreiterung 60mm
Ideal 8000 - Rahmenverbreiterung 60mm
Ideal 8000 - Rahmenverbreiterung 60mm Unten
Ideal 8000 - Rahmenverbreiterung 60mm Unten
Ideal 8000 - Rahmenverbreiterung 100mm
Ideal 8000 - Rahmenverbreiterung 100mm
Ideal 8000 - Rahmenverbreiterung 100mm Unten
Ideal 8000 - Rahmenverbreiterung 100mm Unten

Sprossen

Ideal 8000 - Glasteilende Sprosse 70mm
Ideal 8000 - Glasteilende Sprosse 70mm
Ideal 8000 - Glasteilende Sprosse 84mm
Ideal 8000 - Glasteilende Sprosse 84mm

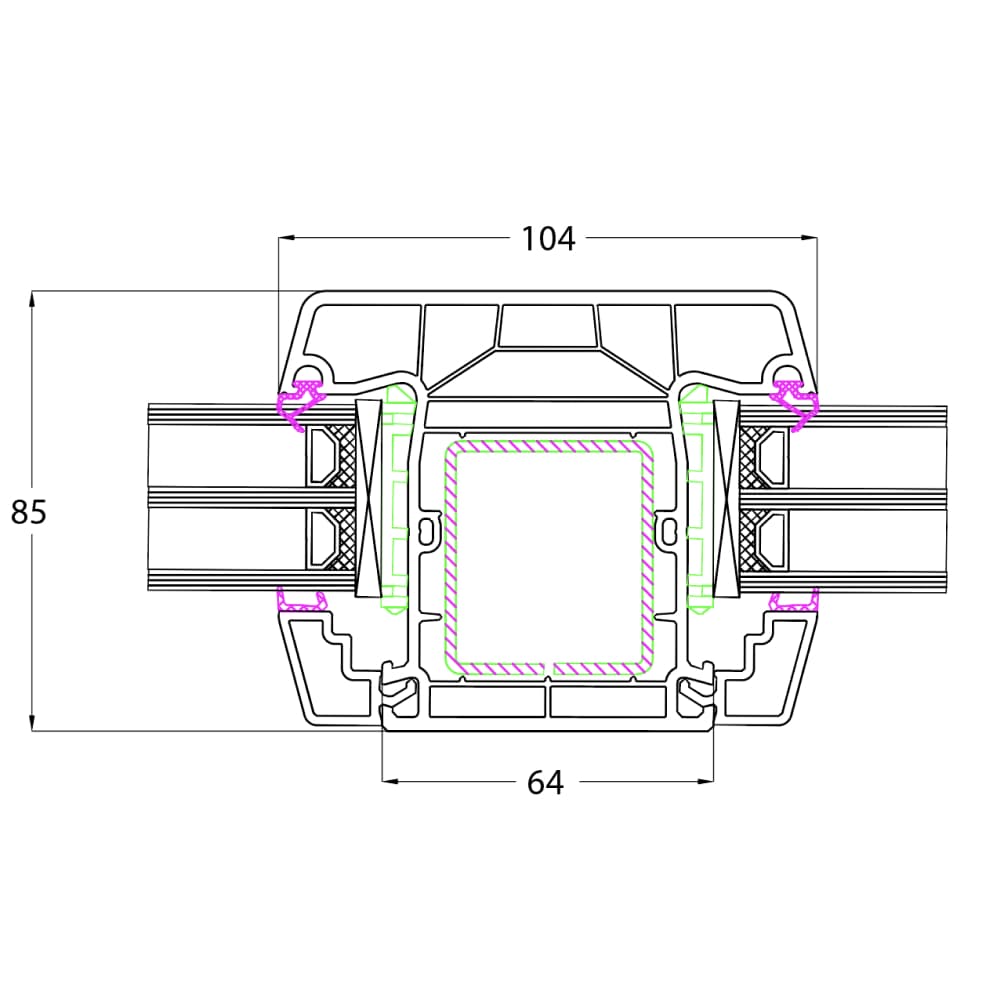

Ideal 8000 - Glasteilende Sprosse 104mm
Ideal 8000 - Glasteilende Sprosse 104mm

Kopplungen

Ideal 8000 - Koppelfeder 85mm
Ideal 8000 - Koppelfeder 85mm
Ideal 8000 - Koppelleiste einteilig 85mm
Ideal 8000 - Koppelleiste einteilig 85mm
Ideal 8000 - Statikkopplung 1 85mm
Ideal 8000 - Statikkopplung 1 85mm
Ideal 8000 - Statikkopplung 2 85mm
Ideal 8000 - Statikkopplung 2 85mm
Ideal 8000 - Eckkopplung variabel für Aussenecke
Ideal 8000 - Eckkopplung variabel für Aussenecke
Ideal 8000 - Eckkopplung 90° für Aussenecke
Ideal 8000 - Eckkopplung 90° für Aussenecke
Ideal 8000 - Eckkopplung 135° für Aussenecke
Ideal 8000 - Eckkopplung 135° für Aussenecke

Zum Seitenanfang

Ideal 8000 - Detail Griffseite
Ideal 8000 - Detail Griffseite
Ideal 8000 - Detail Oben
Ideal 8000 - Detail Oben
Ideal 8000 - Detail Unten
Ideal 8000 - Detail Unten
Ideal 8000 - Pfostendetail
Ideal 8000 - Pfostendetail
Ideal 8000 - Höhenschnitt
Ideal 8000 - Höhenschnitt

Detailzeichnungen Ideal Design

Ideal Design - Detail Griffseite
Ideal Design - Detail Griffseite
Ideal Design - Detail Höhenschnitt
Ideal Design - Detail Höhenschnitt
Ideal Design - Pfostendetail
Ideal Design - Pfostendetail

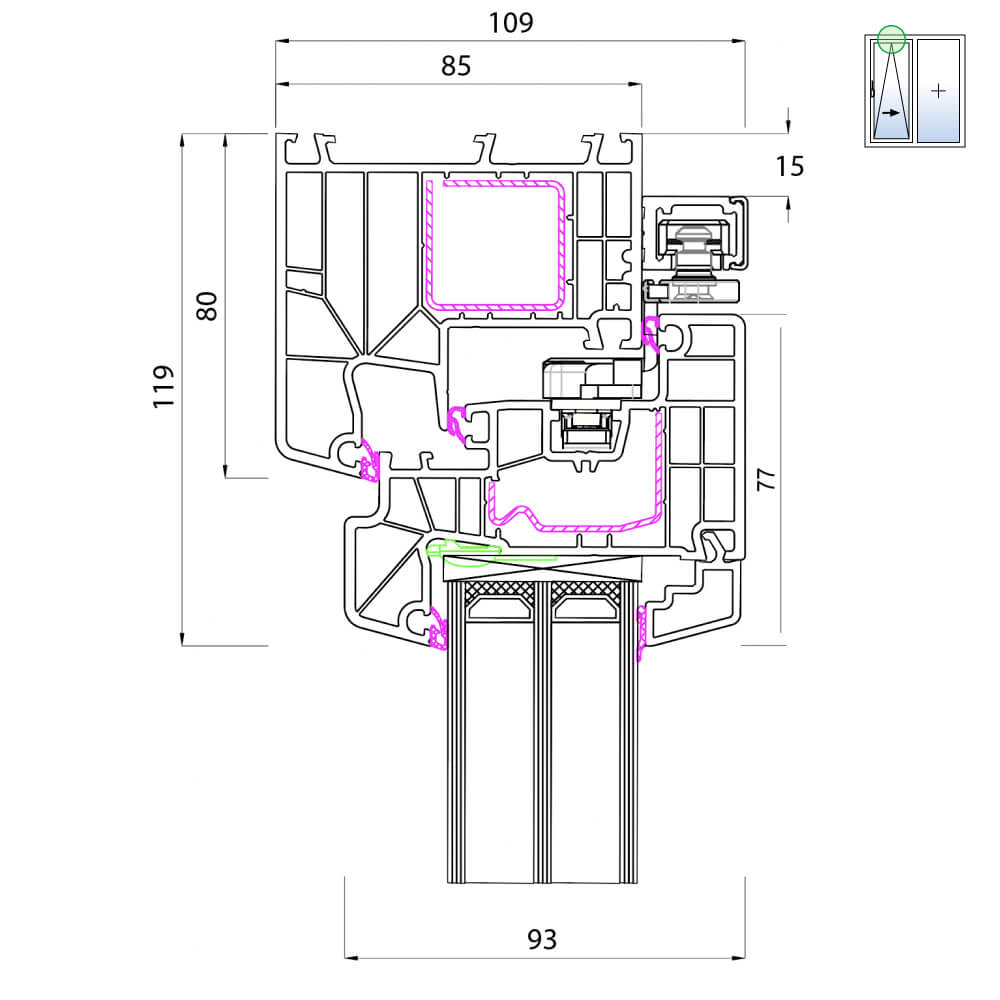

Ideal Design - Detail oben
Ideal Design - Detail oben
Ideal Design - Detail unten
Ideal Design - Detail unten

Bankanschlussprofile

Ideal Design - PSK mit Fensterbankanschlussprofil Neubau 30 mm
Ideal Design - PSK mit Fensterbankanschlussprofil Neubau 30 mm

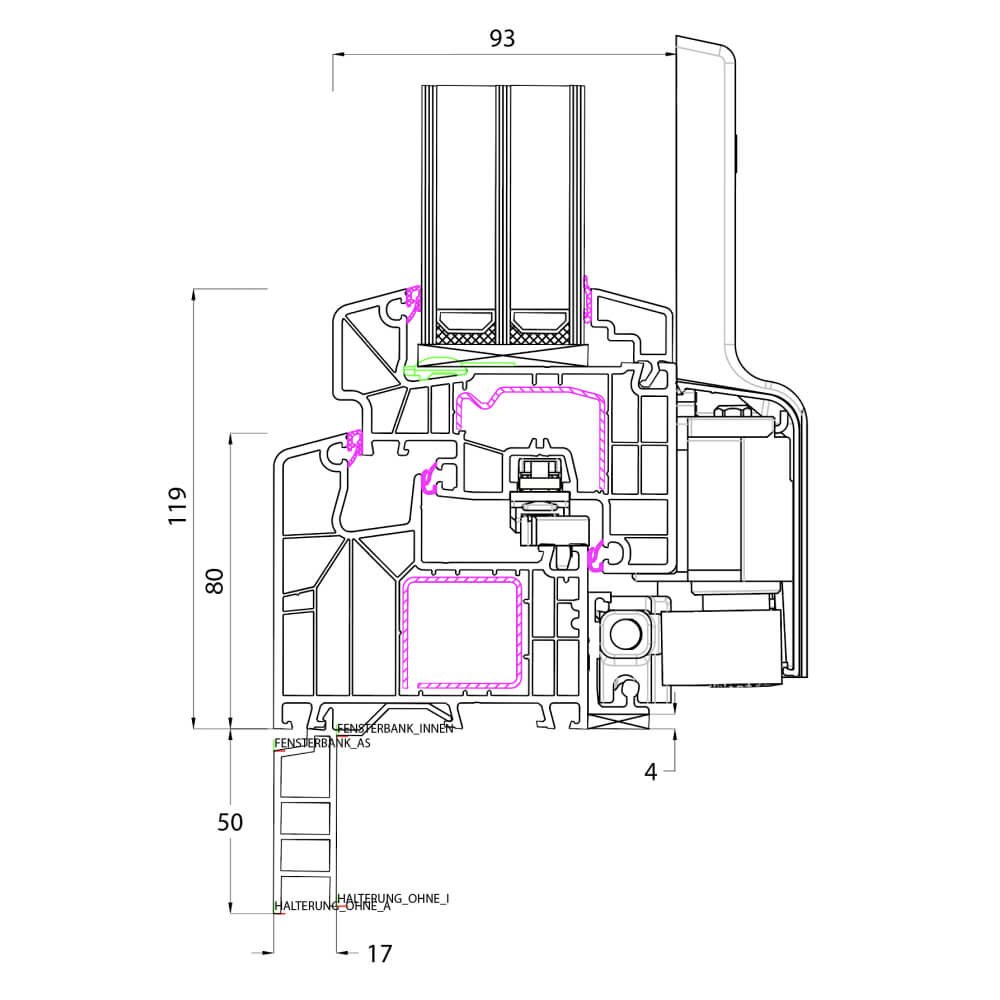

Ideal Design - PSK mit Fensterbankanschlussprofil Altbau 50 mm
Ideal Design - PSK mit Fensterbankanschlussprofil Altbau 50 mm
Ideal Design - PSK mit Fensterbankanschlussprofil Altbau 30 mm
Ideal Design - PSK mit Fensterbankanschlussprofil Altbau 30 mm

Rollladenführungsschienen

Ideal Design - Rolladenführungsschienen Neubau
Ideal Design - Rolladenführungsschienen Neubau
Ideal Design - Rolladenführungsschienen Altbau
Ideal Design - Rolladenführungsschienen Altbau

Rahmenverbreiterungen

Ideal Design - Rahmenverbreiterung 15 mm
Ideal Design - Rahmenverbreiterung 15 mm
Ideal Design - Rahmenverbreiterung 35 mm
Ideal Design - Rahmenverbreiterung 35 mm
Ideal Design - Rahmenverbreiterung 60 mm
Ideal Design - Rahmenverbreiterung 60 mm
Ideal Design - Rahmenverbreiterung 100 mm
Ideal Design - Rahmenverbreiterung 100 mm

Rollladen

Ideal Design - Abrollprofil und Rolladendeckelaufnahme Neubau
Ideal Design - Abrollprofil und Rolladendeckelaufnahme Neubau
Ideal Design - Abrollprofil und Rolladendeckelaufnahme Altbau
Ideal Design - Abrollprofil und Rolladendeckelaufnahme Altbau

Zum Seitenanfang

Bitte beachten Sie, dass es sich hierbei um Standardzeichnungen handelt. Wenn Sie vor dem Bestellvorgang genau wissen möchten, welche Profile, Modelle und Bauteile verbaut werden, kontaktieren Sie bitte unseren Kundenservice unter 0800 11 10 10 oder per E-Mail an info@fensterversand.ch. Unsere Experten helfen Ihnen gerne bei der Konfiguration und beantworten Ihre Fragen zu unseren Produkten.

PSK-Türen aus Kunststoff günstig online bestellen

Jetzt PSK-Türen aus Kunststoff konfigurieren
Weitere Produktkategorien

PSK-Türen Kunststoff

PSK-Türen Kunststoff-Alu

PSK-Türen Holz

PSK-Türen Holz-Alu

nach oben
