Detailzeichnungen Kunststofffenster

Detailzeichnungen Kunststofffenster

Regeldetails, Profil-Schnitte und CAD-Pläne

An dieser Stelle zeigen wir Ihnen alle Regeldetails, Profil-Schnitte und CAD-Pläne der bei uns erhältlichen Fenster aus Kunststoff. Anhand dieser Detailzeichnungen können Sie genauestens alle Masse und Details unserer Kunststofffenster einsehen. Hier finden Sie alle Profile Ihres Fensterrahmens, um die Fenster-Montage bereits bestens vorbereiten zu können. Dadurch wird die Fenster-Konfiguration ein Kinderspiel. Für den Einbau der Fenster empfehlen wir den RAL-Richtlinien entsprechend die Fenster zu montieren.

Übersicht

Detailzeichnungen IDEAL 4000

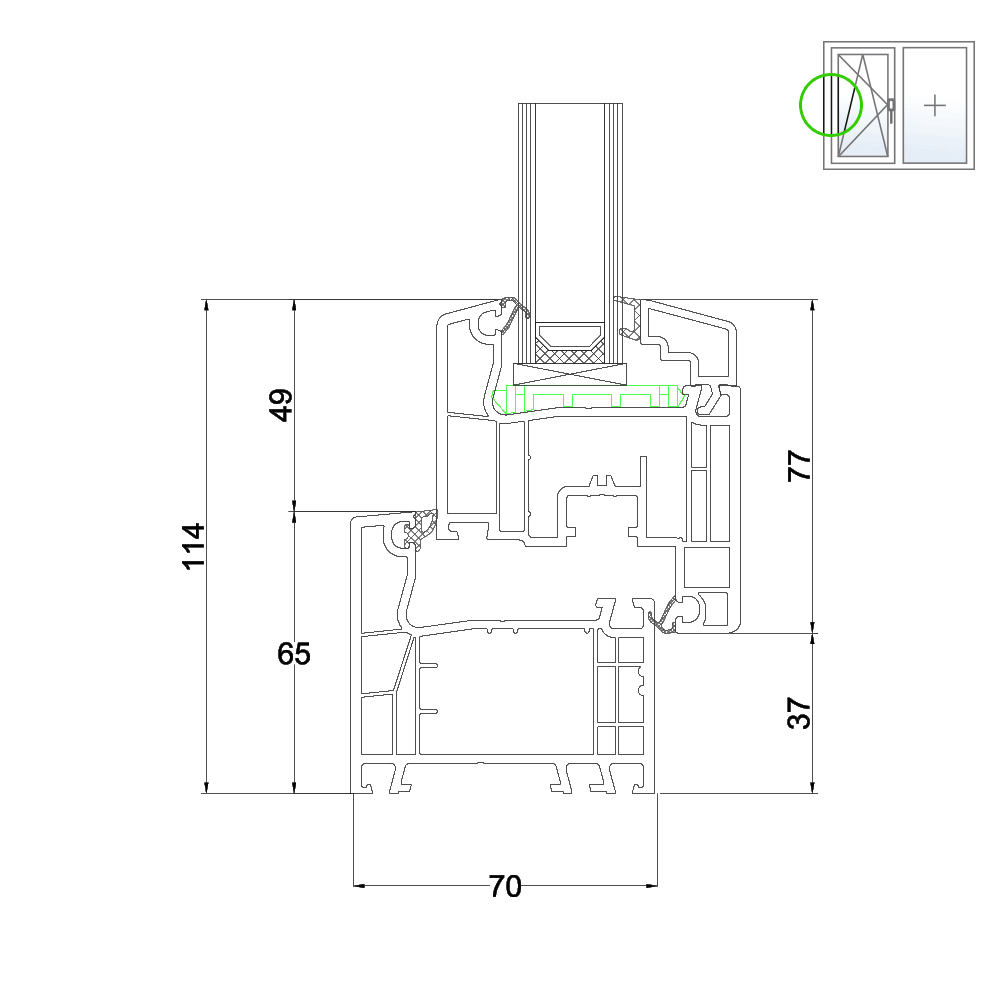

Ideal 4000 Rahmen mit Flügel

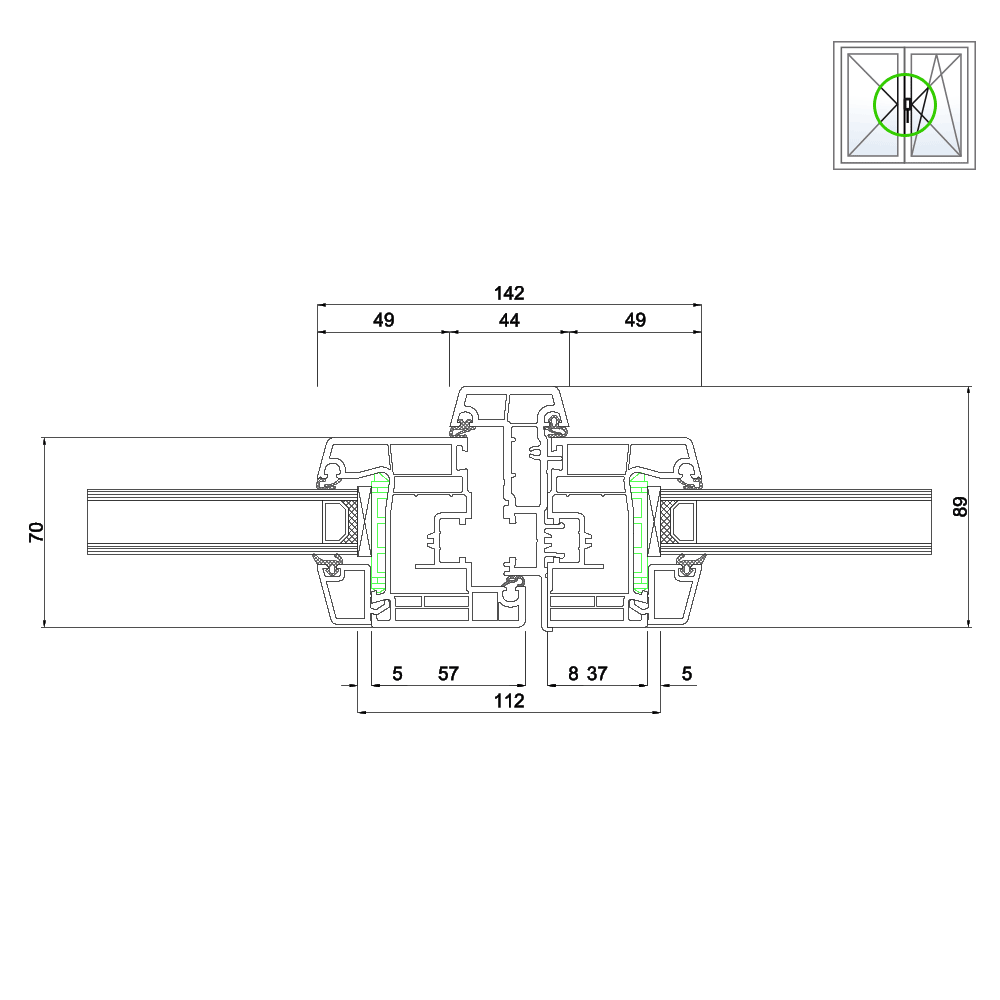

Ideal 4000 Stulpdetail

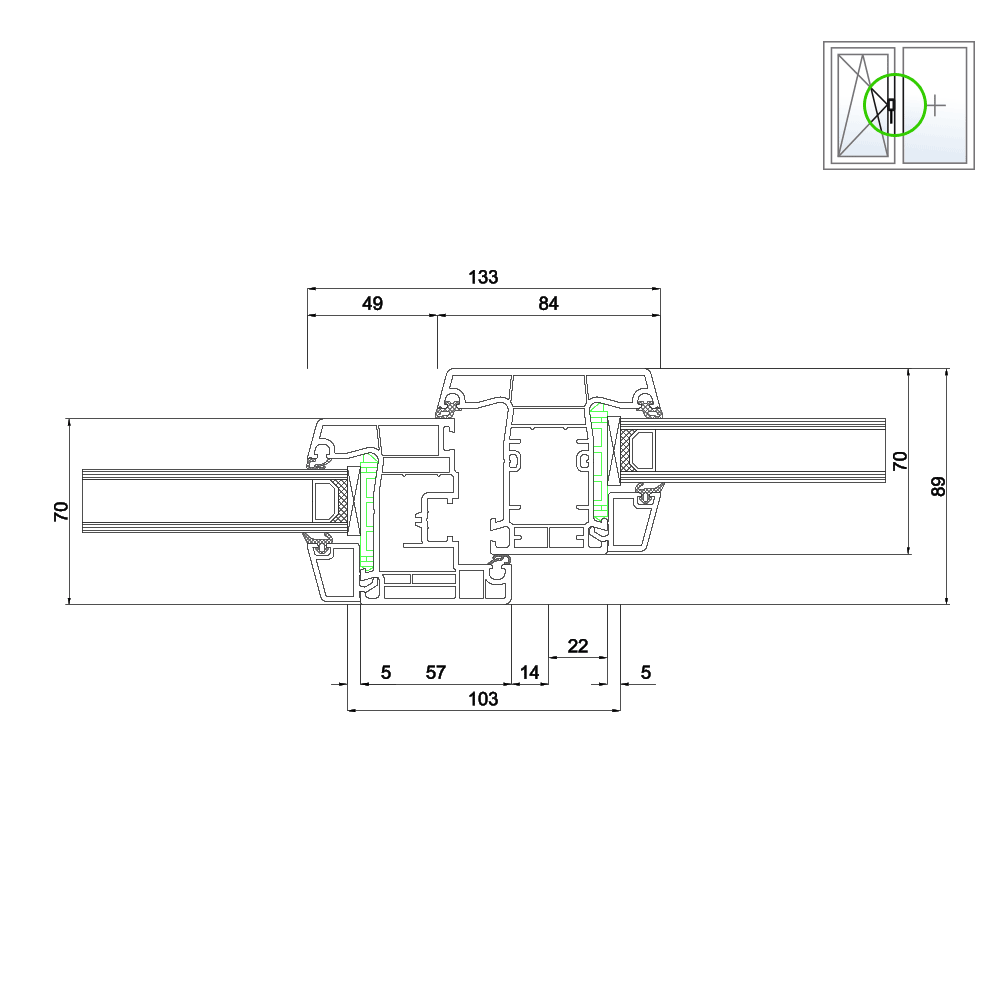

Ideal 4000 Flügel mit Festverglasung

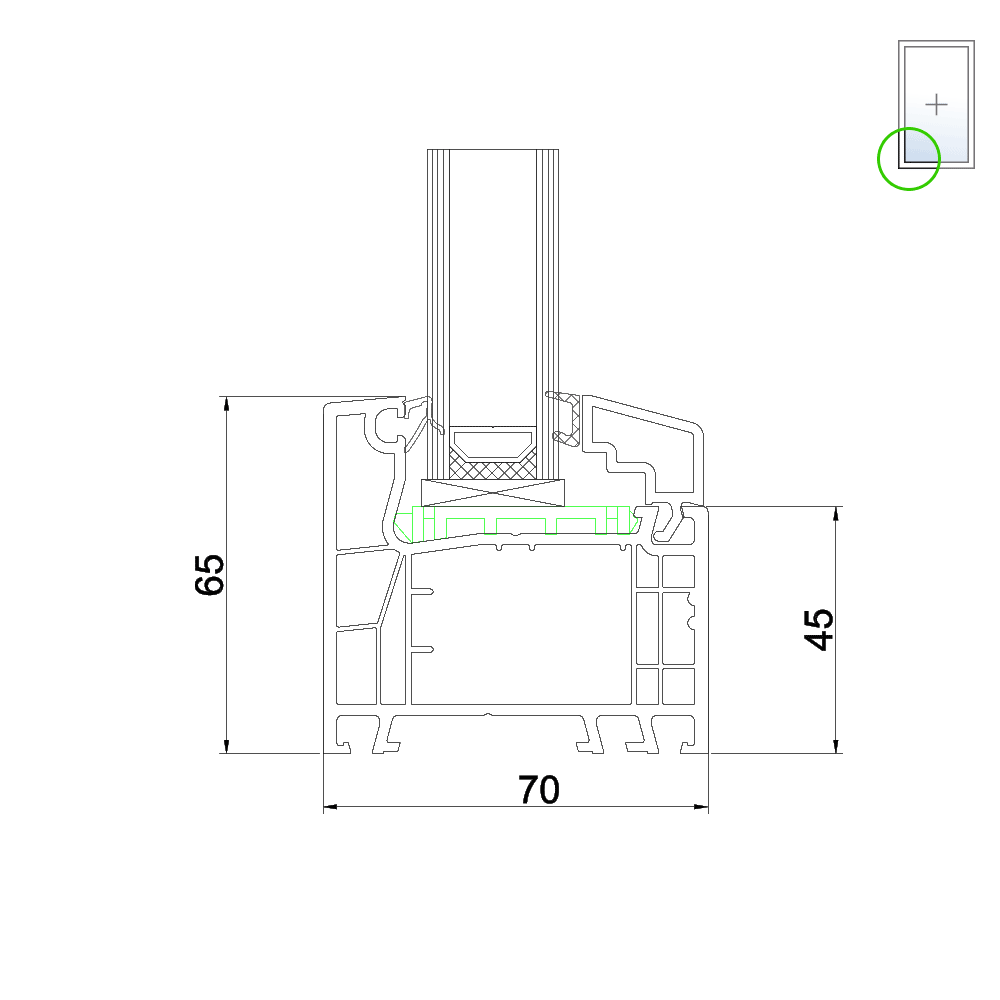

Ideal 4000 Festverglasung

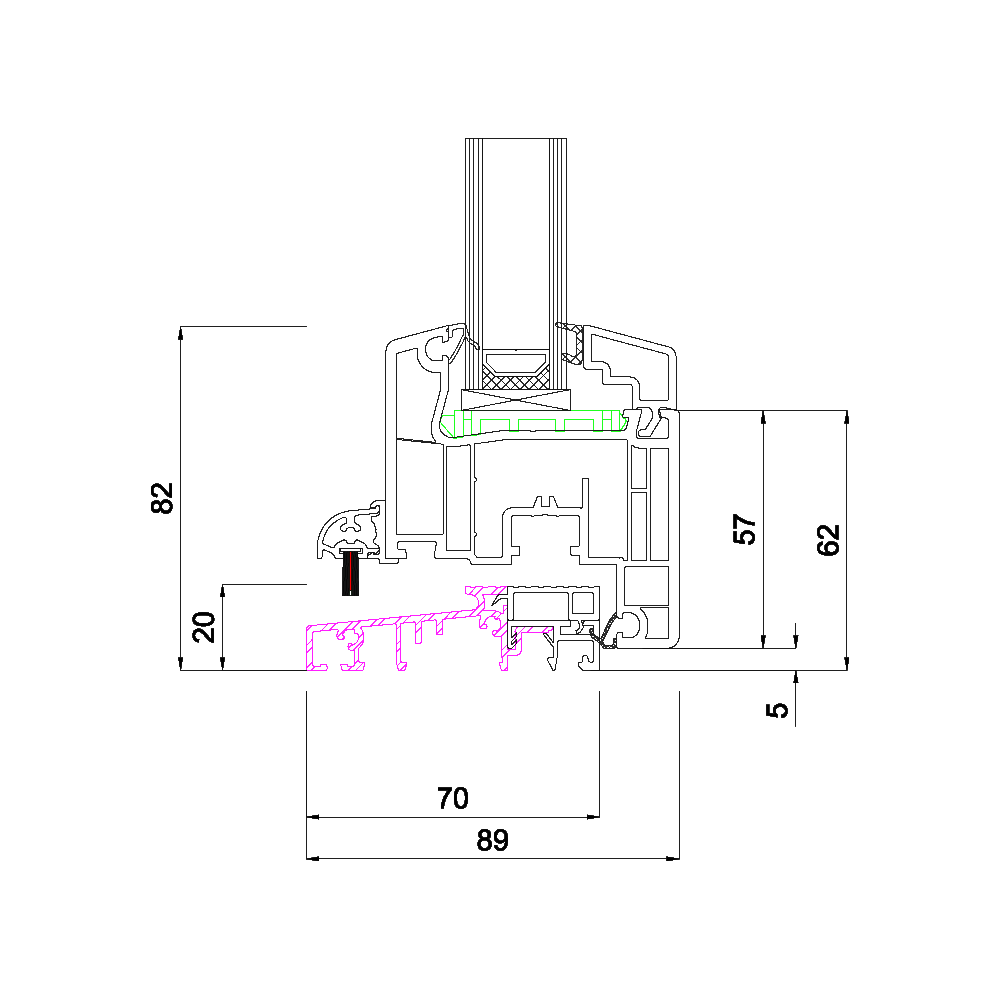

Ideal 4000 Balkontüre mit flacher Schwelle (barrierefrei)

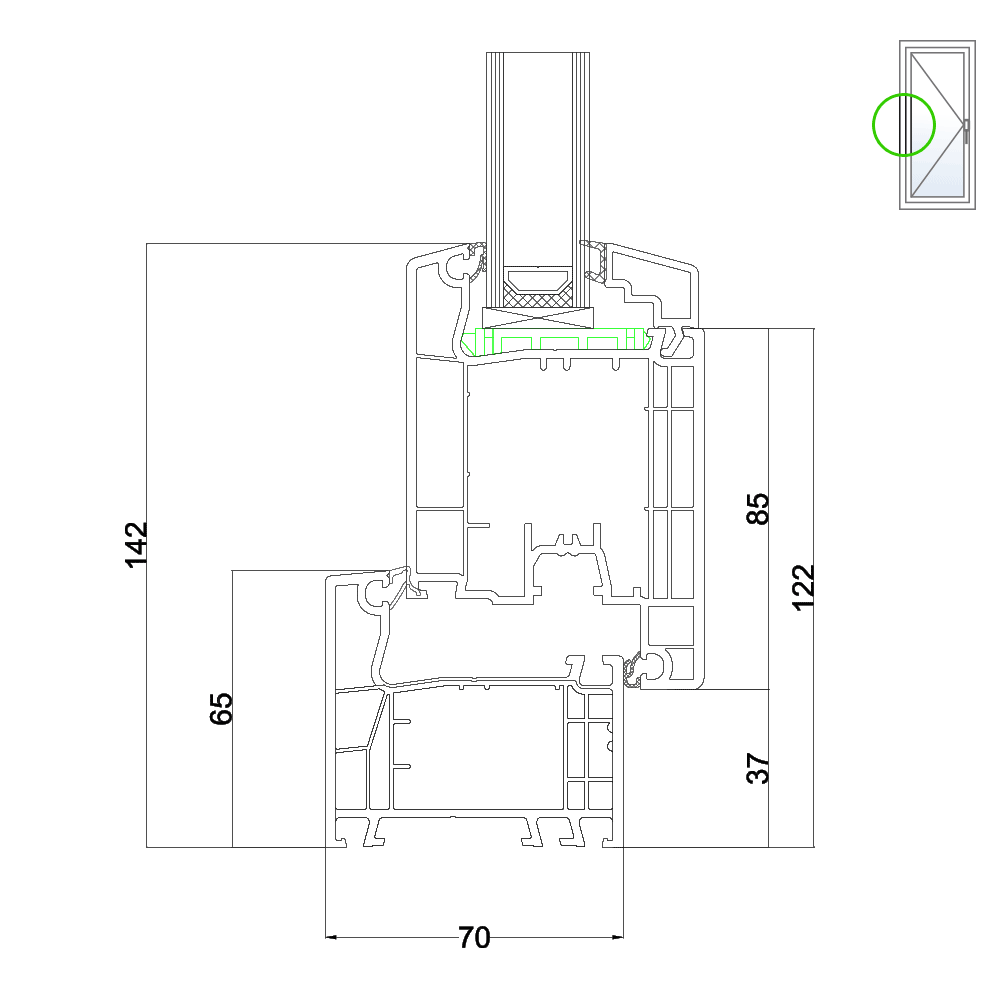

Ideal 4000 Balkontüre nach außen öffnend

Rollladenführungsschienen

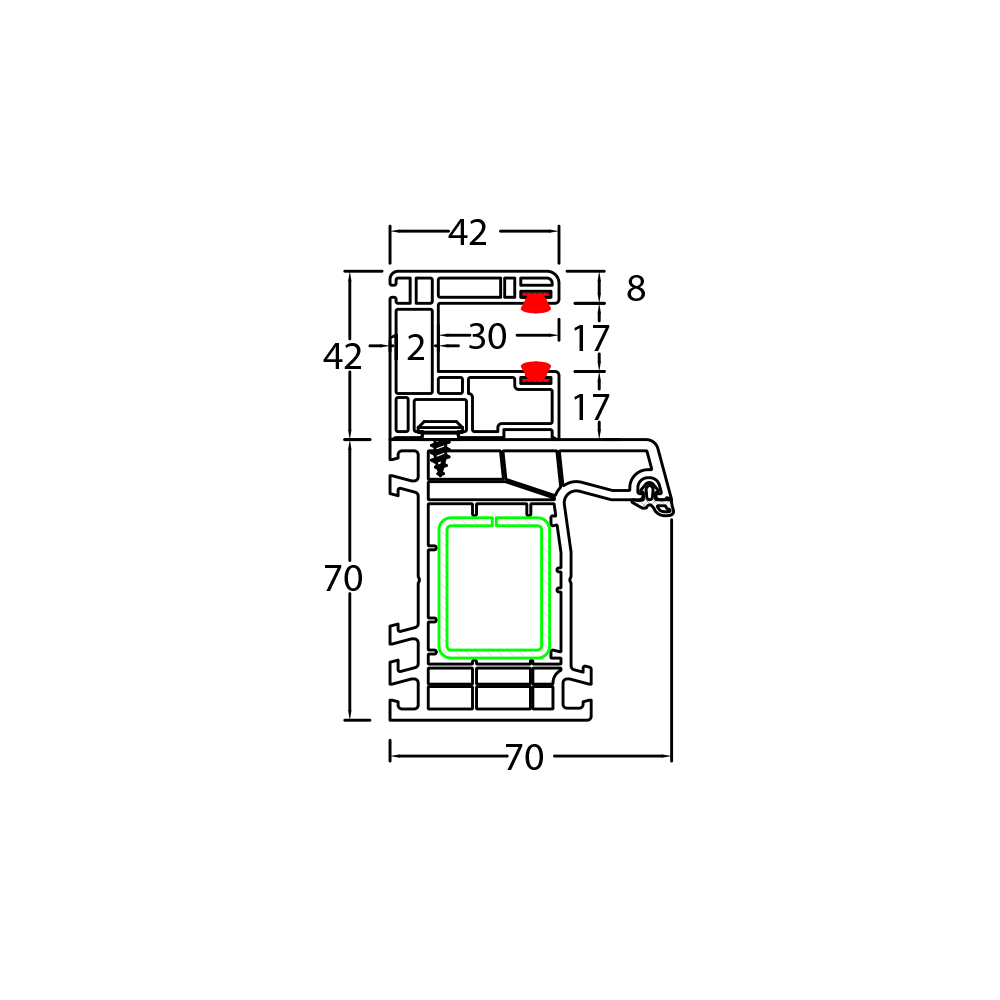

Rollladenführungsschienen Neubau

Abrollprofil und Rollladendeckelaufnahme Neubau

Abrollprofil und Rollladendeckelaufnahme Altbau

Fensterbankanschlussprofile

Fensterbankanschlussprofil Neubau 30mm

Fensterbankanschlussprofil Altbau 25mm

Fensterbankanschlussprofil Altbau 50mm

Fensterbankanschlussprofil Neubau 30mm

Fensterbankanschlussprofil Altbau 25mm

Fensterbankanschlussprofil Altbau 50mm

Rahmenverbreiterungen

Rahmenverbreiterung 15mm

Rahmenverbreiterung 35mm

Rahmenverbreiterung 60mm

Rahmenverbreiterung 100mm

Kopplungen

Koppelfeder 70 mm

Koppelleiste einteilig 70 mm

Koppelleiste zweiteilig 70 mm

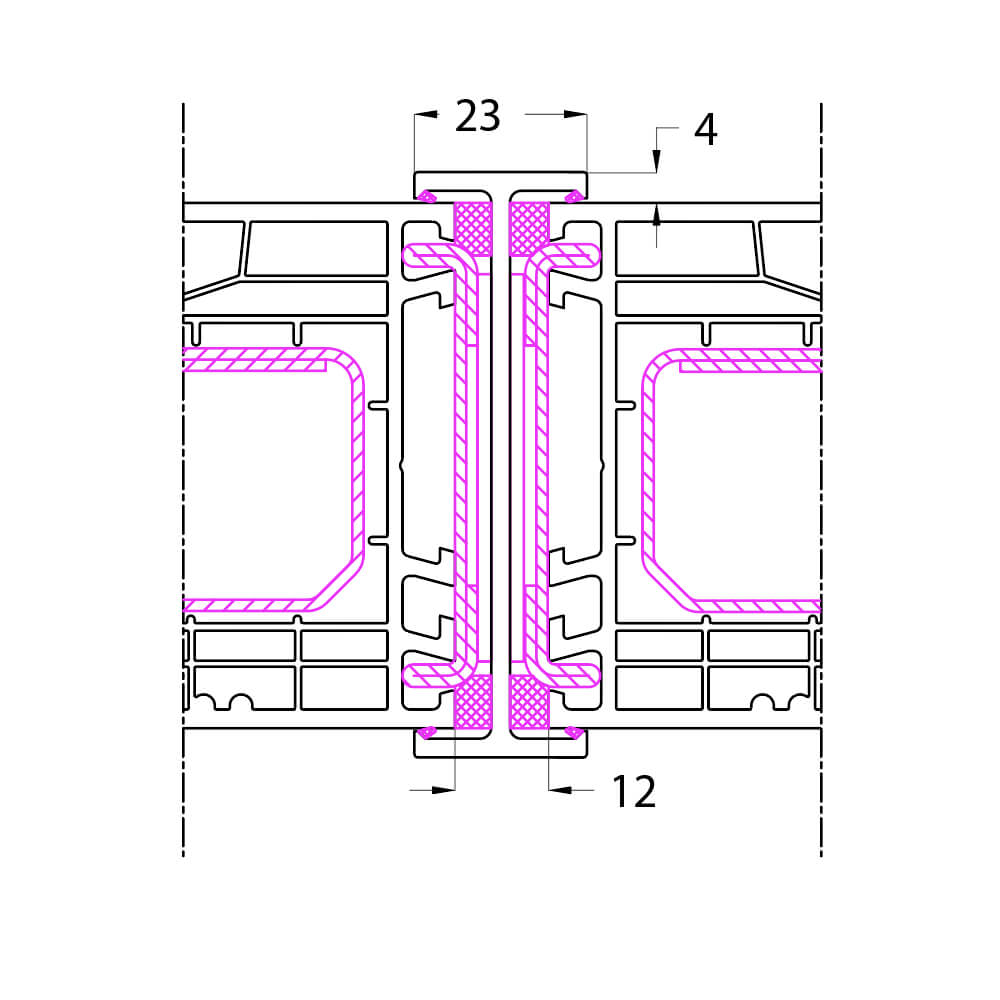

Statikkopplung 1 - 70 mm

Statikkopplung 2 - 70 mm

Statikkopplung 3 - 70 mm

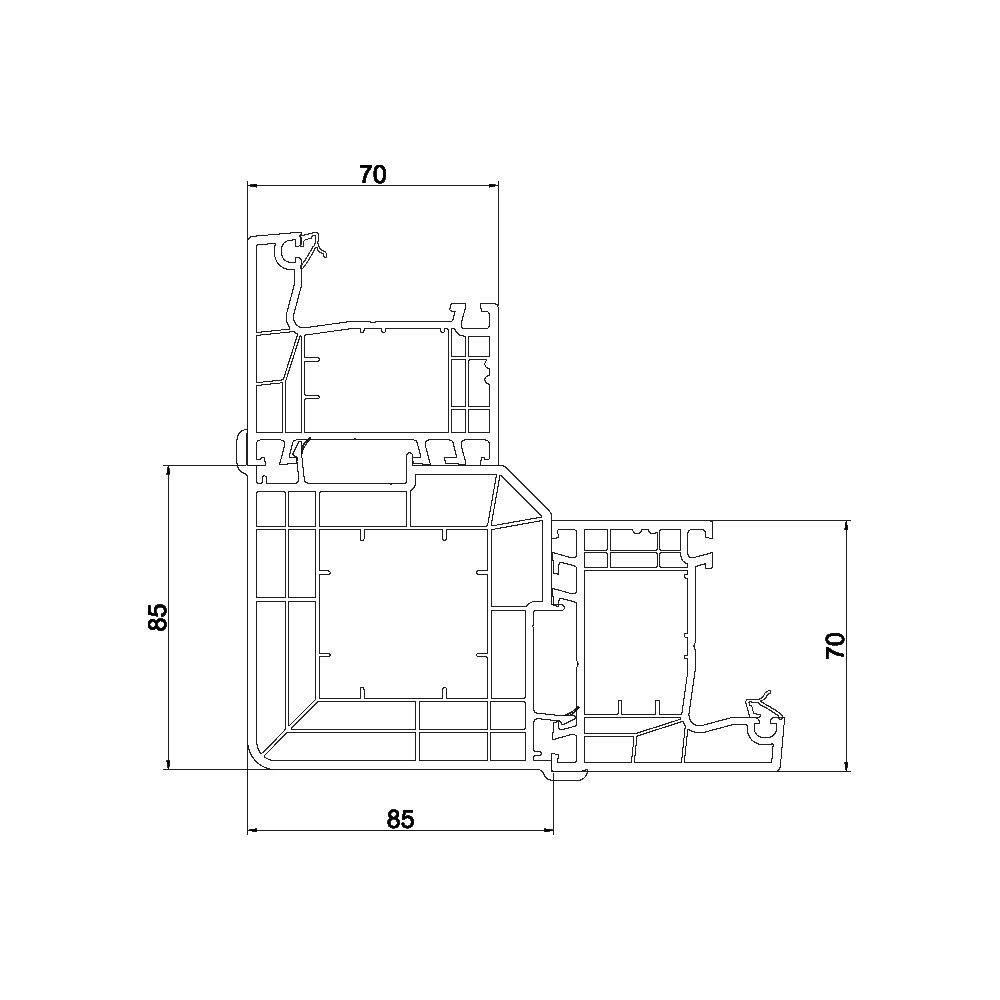

Eckkopplung 90° für Außenecke

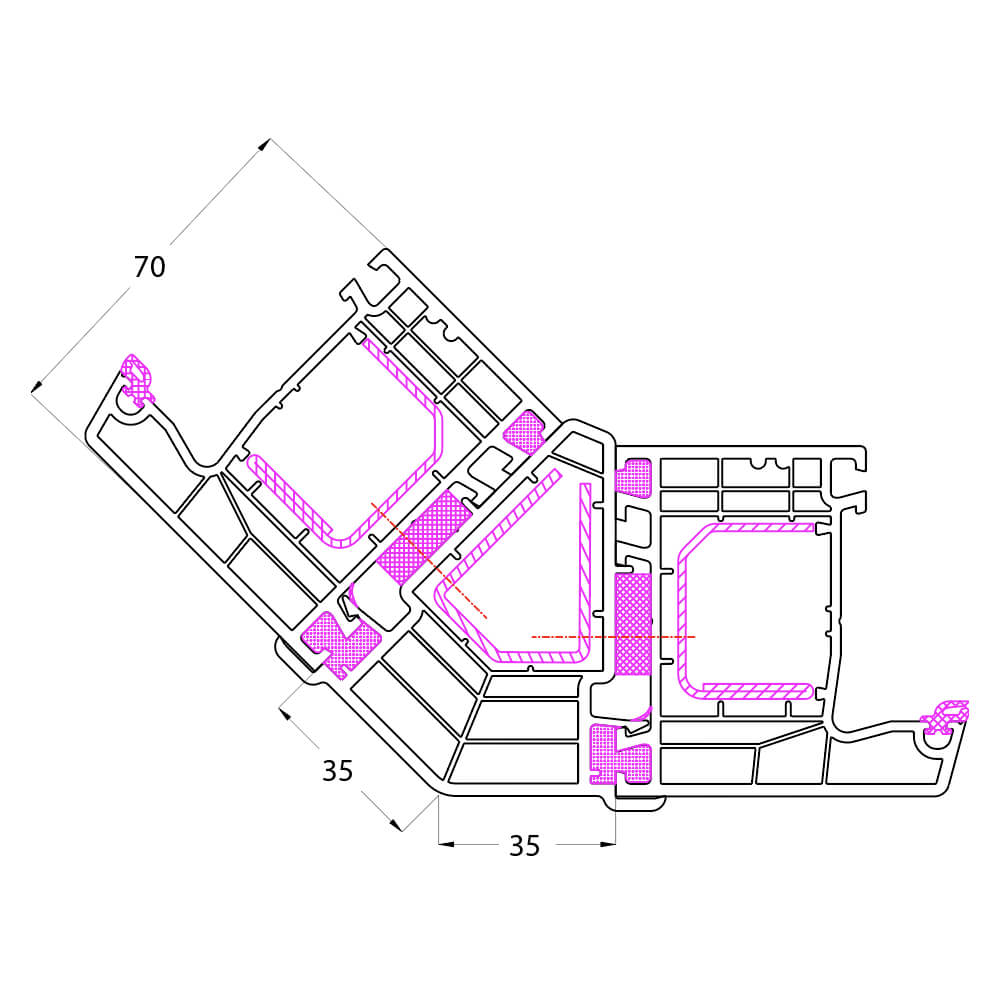

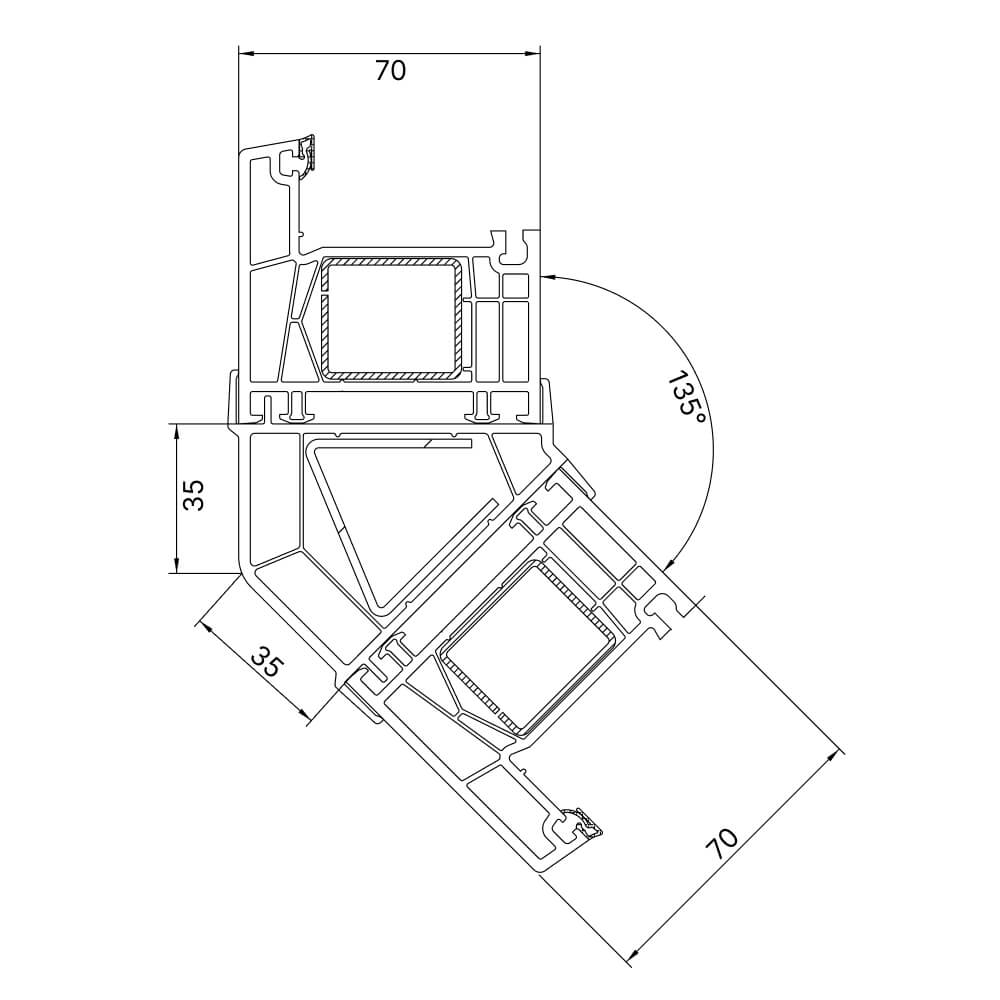

Eckkopplung 135° für Außenecke

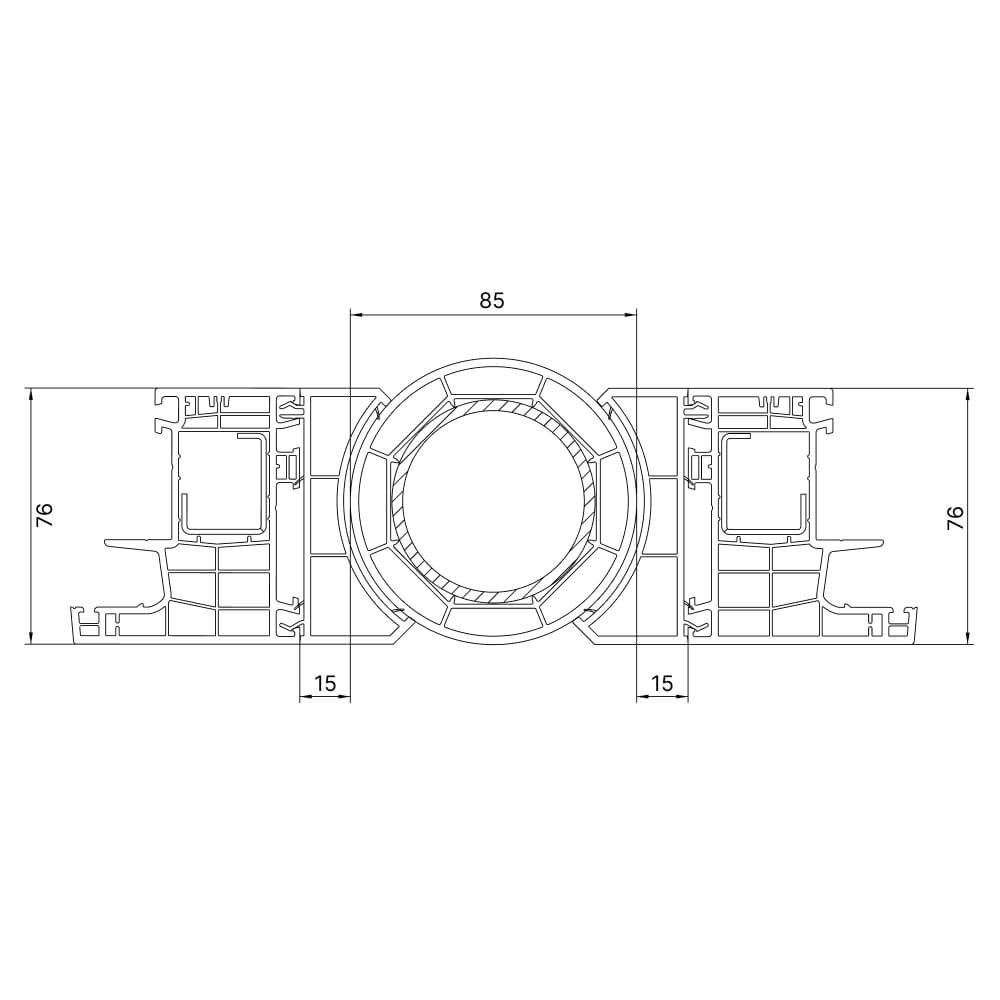

Eckkopplung variabel für Außenecke

Sprossen

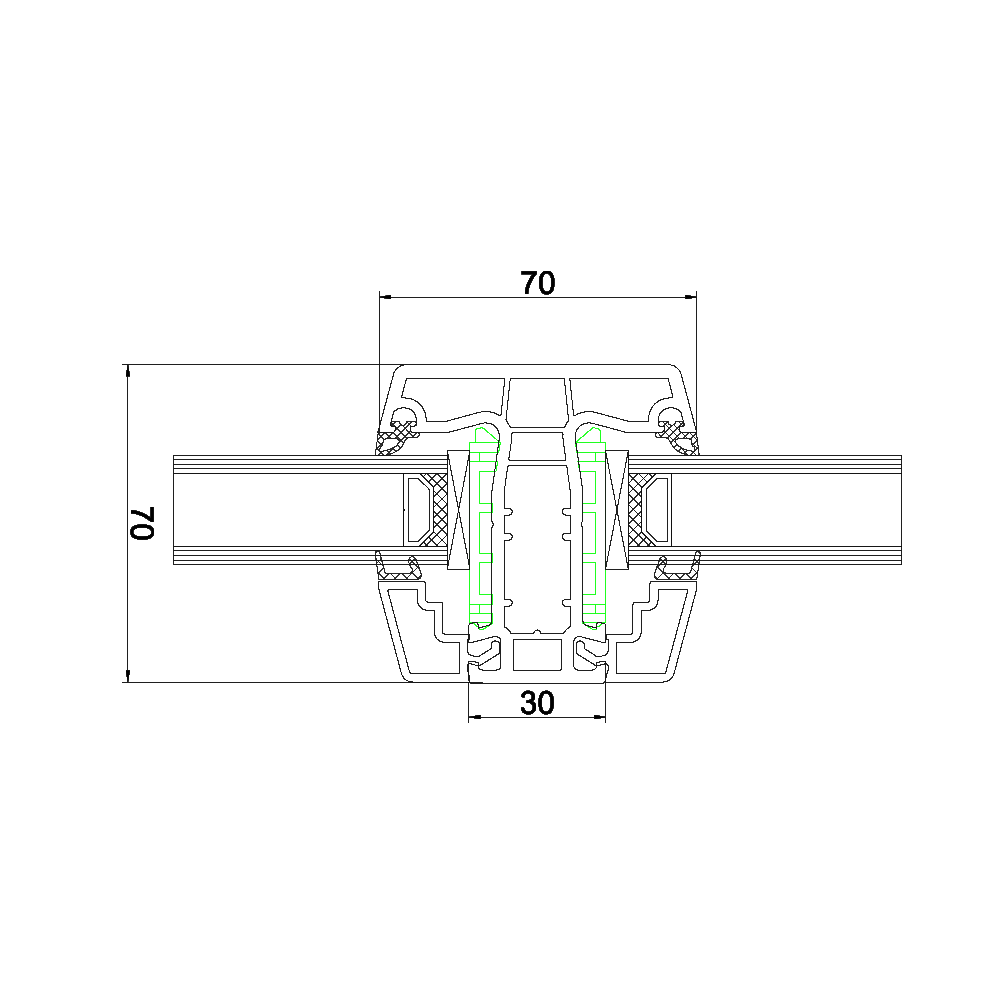

Glasteilende Sprosse 70mm

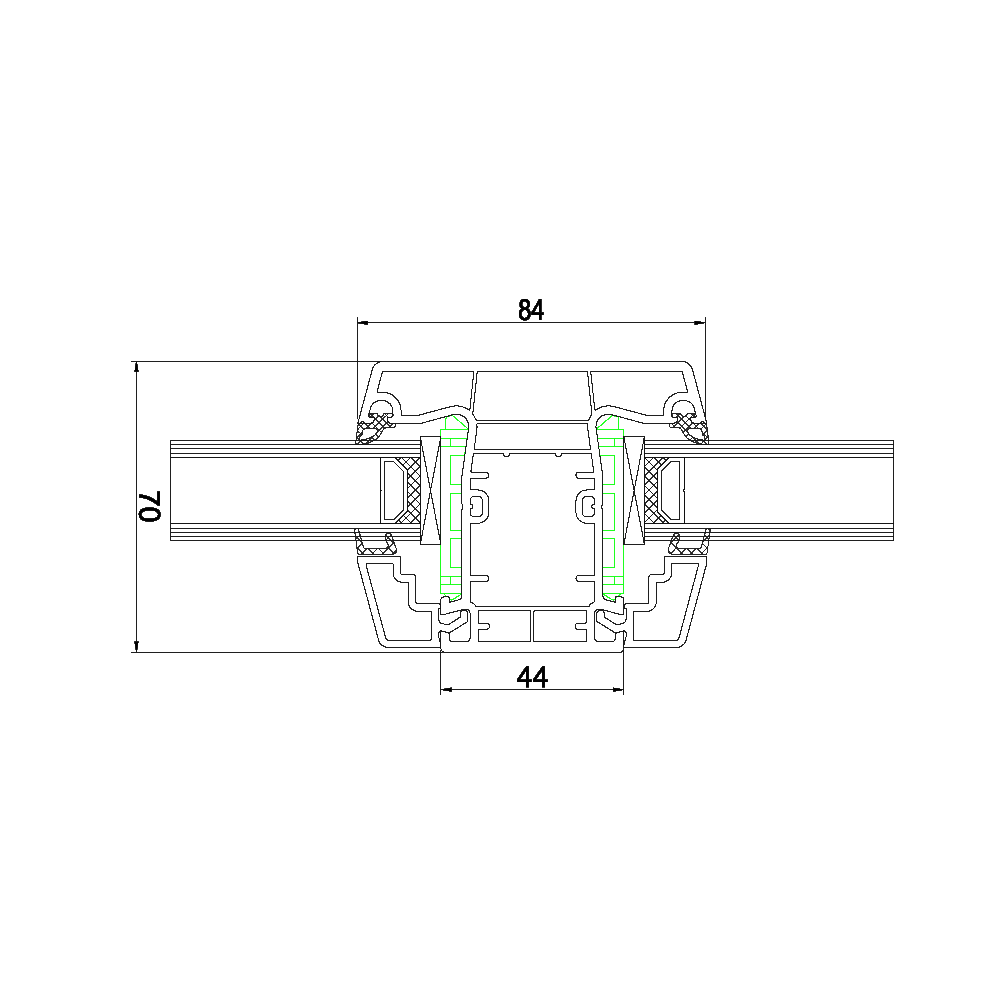

Glasteilende Sprosse 84mm

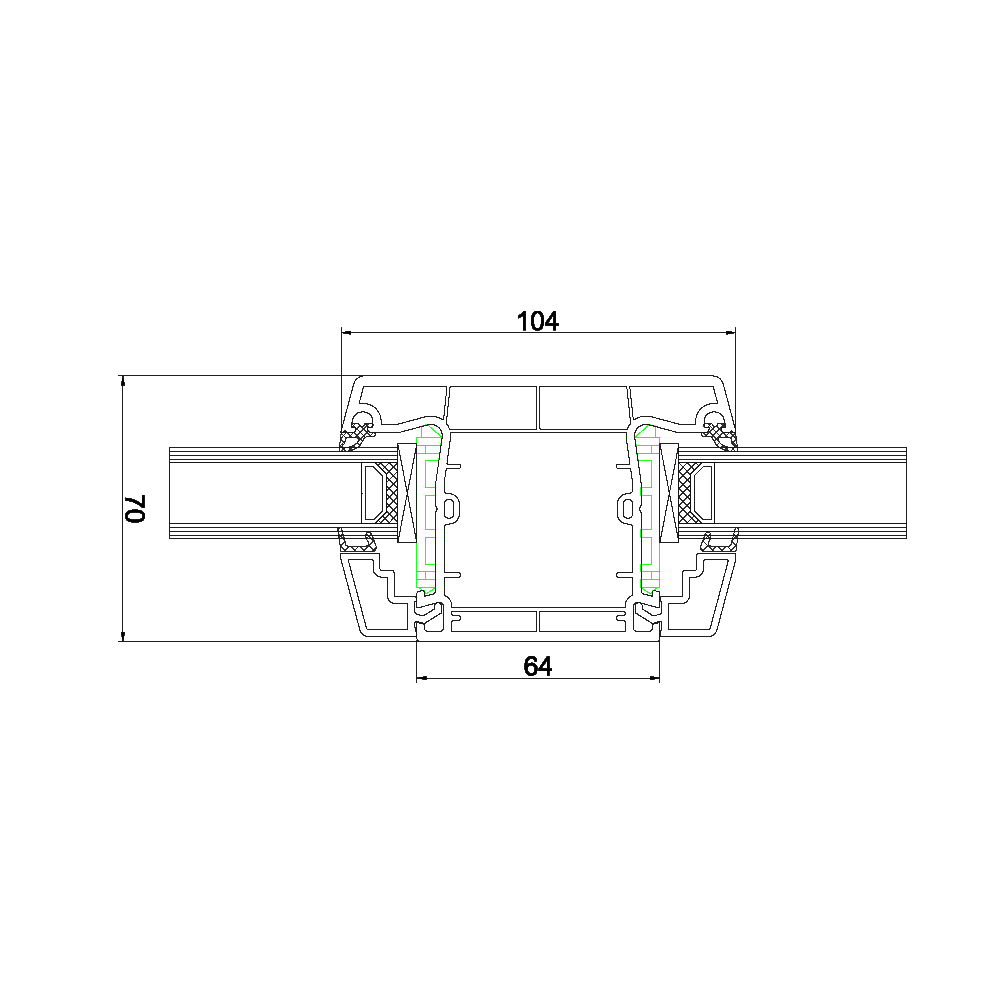

Glasteilende Sprosse 104mm

Zum Seitenanfang

Detailzeichnungen IDEAL neo AD

neo AD Rahmen mit Flügel

neo AD Stulpdetail

neo AD Pfostendetail

neo AD Glasteilende Sprosse 70 mm

neo AD Balkontüre mit breitem Flügel bei Türgetriebe

neo AD Balkontüre mit breitem Flügel und flacher Schwelle

neo AD Balkontür mit Schwelle

neo AD Stulpdetail breiter Flügel

neo AD Flügel mit Festverglasung

neo AD Festverglasung

Zum Seitenanfang

Detailzeichnungen IDEAL 5000

Ideal 5000 Rahmen mit Flügel

Ideal 5000 Rahmen mit Flügel – Variante 2

Ideal 5000 Stulpdetail

Ideal 5000 Stulpdetail – Variante 2

Ideal 5000 Stulpdetail außen öffnend

Ideal 5000 Pfosten mit Flügel

Ideal 5000 Flügel mit Festverglasung

Ideal 5000 breiter Mittelpfosten bei Festverglasungen

Ideal 5000 mittelbreiter Mittelpfosten bei Festverglasungen

Ideal 5000 schmaler Mittelpfosten bei Festverglasungen

Ideal 5000 Festverglasung

Ideal 5000 Festverglasung – Variante 2

Ideal 5000 Balkontüre mit flacher Schwelle (barrierefrei)

Ideal 5000 Balkontüre mit flacher Schwelle (barrierefrei) – Variante 2

Ideal 5000 Balkontüre nach außen öffnend mit flacher Schwelle (barrierefrei)

Ideal 5000 Balkontüre mit breitem Flügel und flacher Schwelle (barrierefrei)

Ideal 5000 Balkontür außen öffnend – Variante 2

Ideal 5000 Balkontüre mit breitem Flügel bei Türgetriebe

Ideal 5000 Festverglasung bei Balkontür mit Bodenschwelle

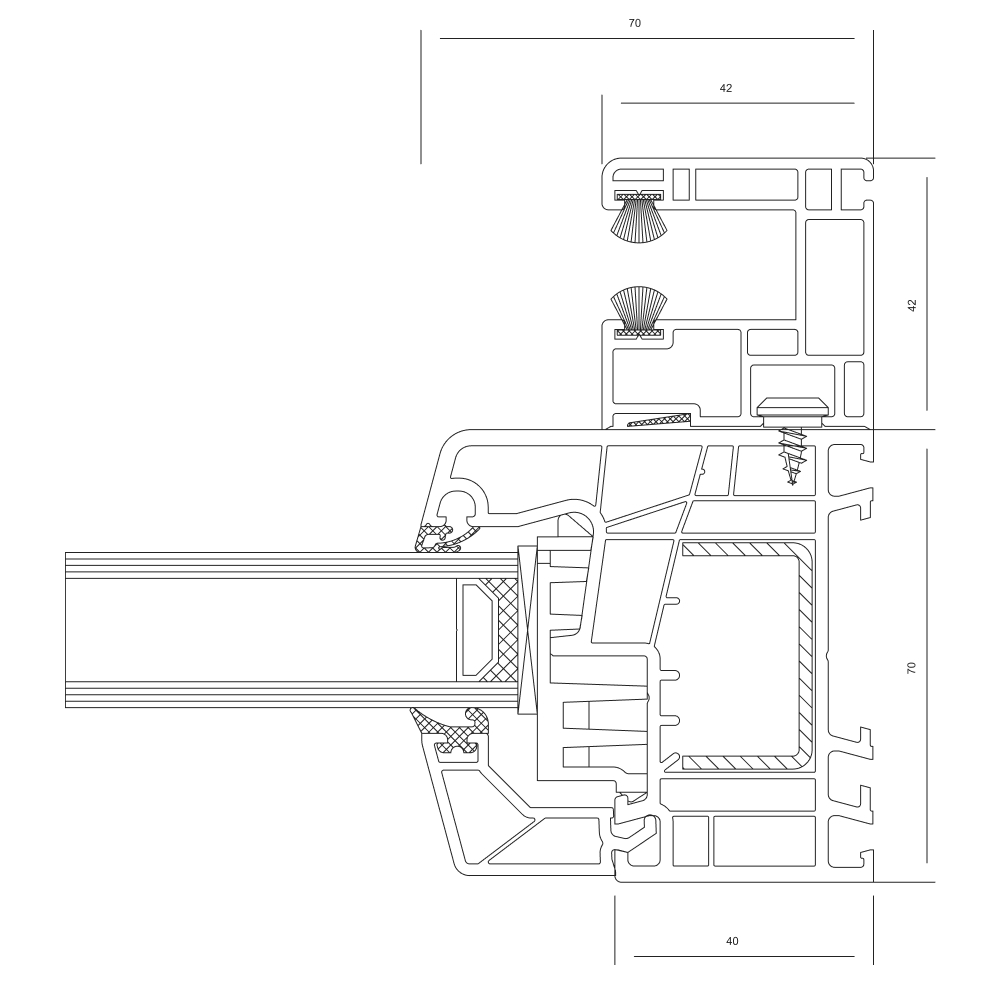

Rollladenführungsschienen

Glasteilende Sprosse 70mm

Glasteilende Sprosse 84mm

Glasteilende Sprosse 104mm

Fensterbankanschlussprofile

Fensterbankanschlussprofil Neubau 30mm

Fensterbankanschlussprofil Altbau 25mm

Fensterbankanschlussprofil Altbau 50mm

Rahmenverbreiterungen

Rahmenverbreiterung 15mm

Rahmenverbreiterung 35mm

Rahmenverbreiterung 60mm

Rahmenverbreiterung 100mm

Kopplungen

Koppelfeder 70 mm

Koppelleiste einteilig 70 mm

Koppelleiste zweiteilig 70 mm

Statikkopplung 1 - 70 mm

Statikkopplung 2 - 70 mm

Statikkopplung 3 - 70 mm

Eckkopplung 90° für Außenecke

Eckkopplung 135° für Außenecke

Eckkopplung variabel für Außenecke

Sprossen

Glasteilende Sprosse 70mm

Glasteilende Sprosse 84mm

Glasteilende Sprosse 104mm

Zum Seitenanfang

Detailzeichnungen IDEAL neo MD

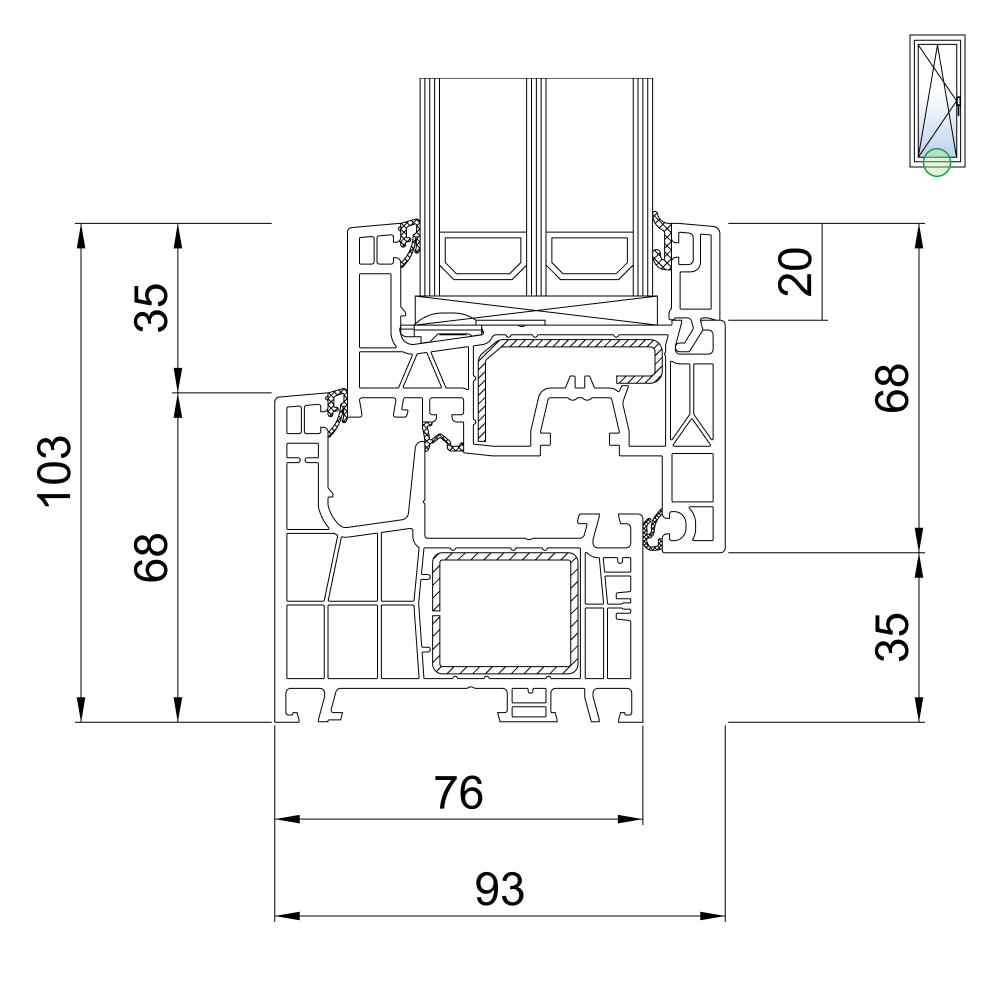

neo MD Rahmen mit Flügel

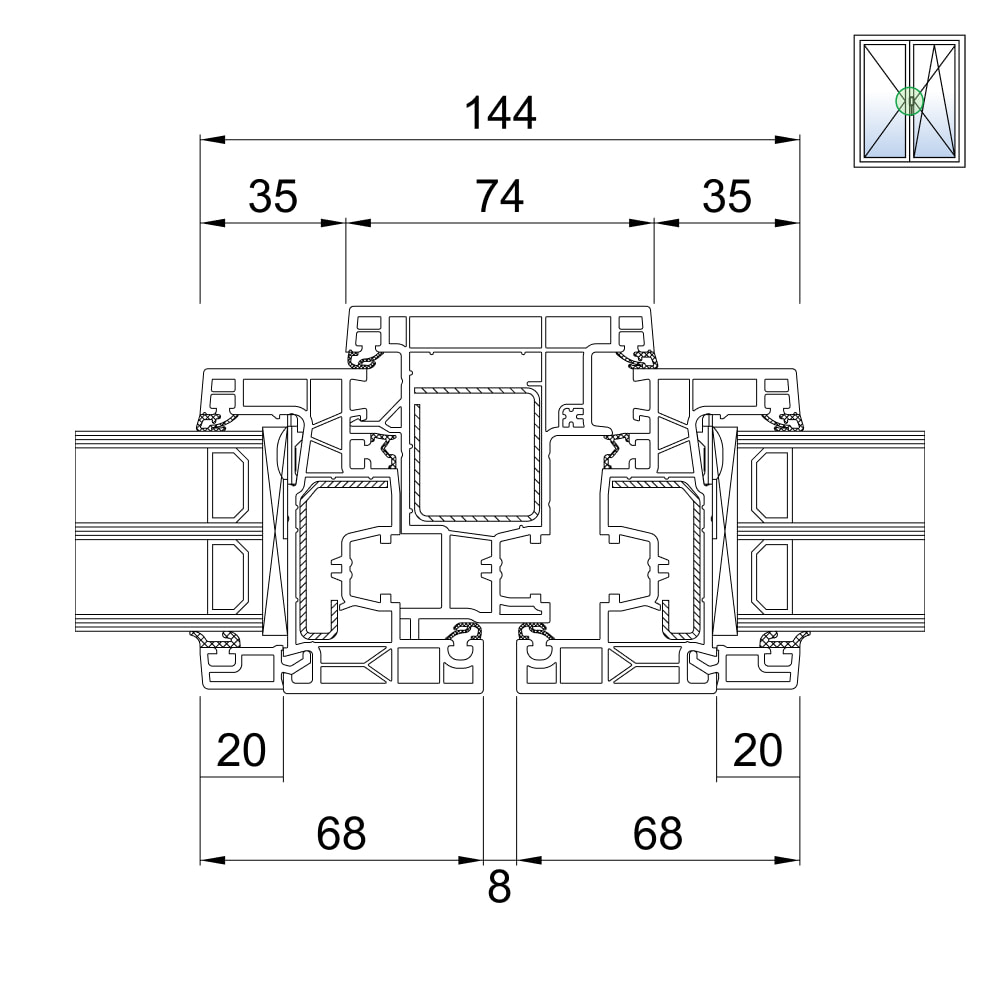

neo MD Stulpdetail

neo MD Pfostendetail

neo MD Balkontür mit Schwelle

neo MD Glasteilende Sprosse 70 mm

neo MD Balkontüre mit breitem Flügel bei Türgetriebe

neo MD Balkontüre mit breitem Flügel und flacher Schwelle

neo MD Stulpdetail breiter Flügel

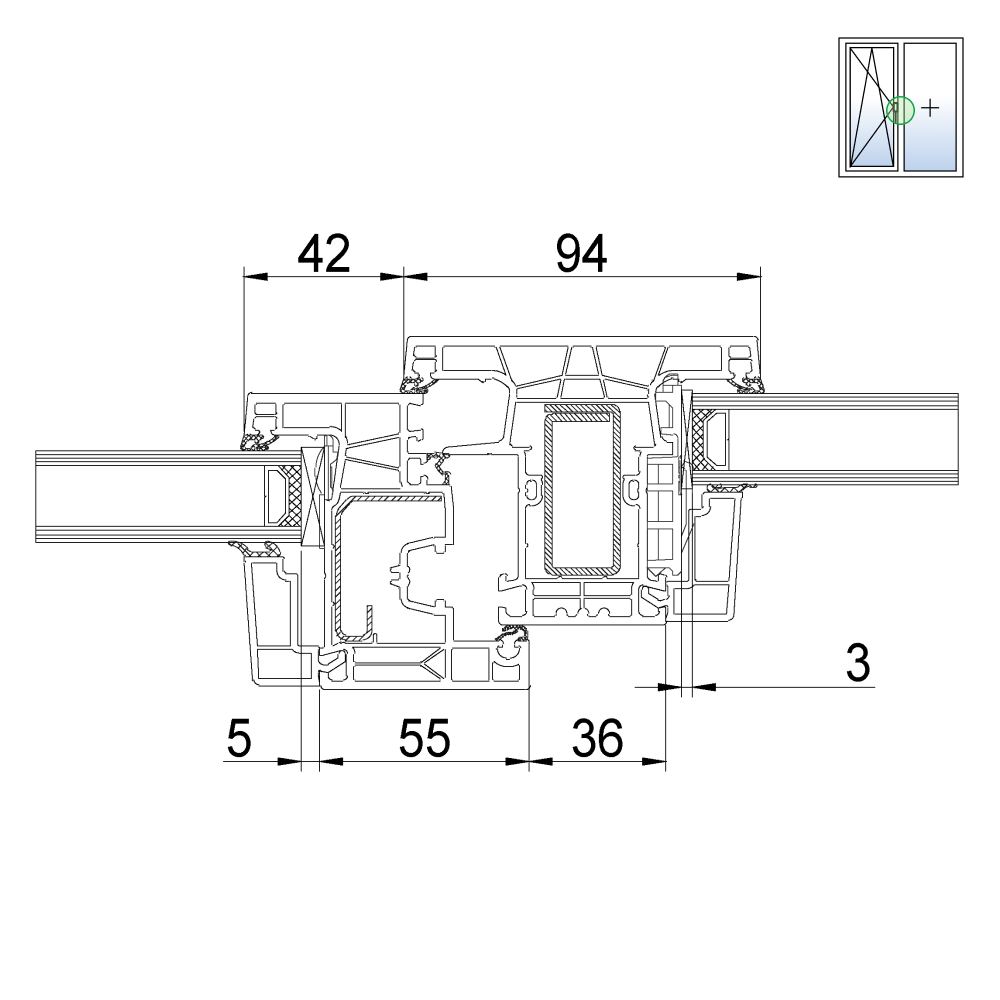

neo MD Flügel mit Festverglasung

neo MD Festverglasung

Zum Seitenanfang

Detailzeichnungen IDEAL 8000

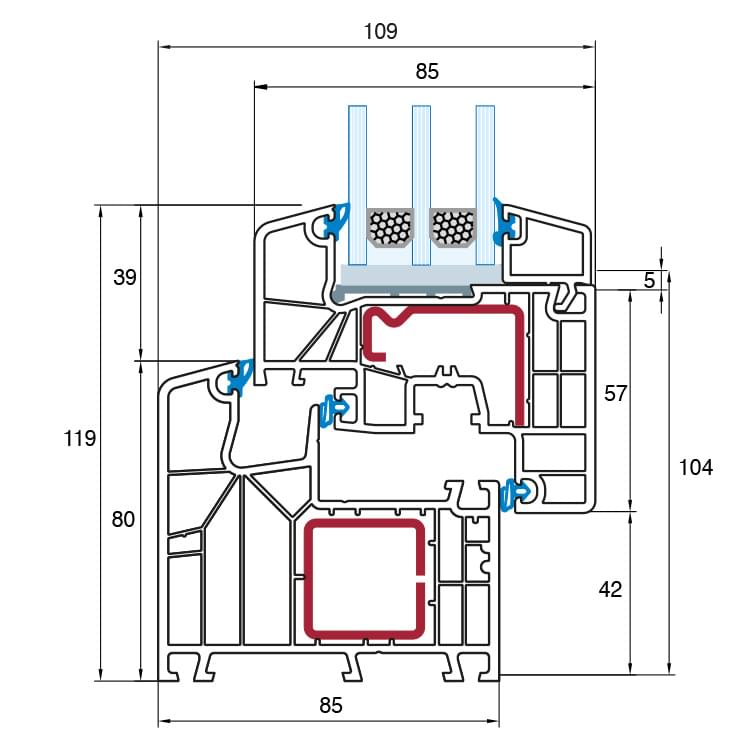

Ideal 8000 Rahmen mit Flügel

Ideal 8000 Stulpdetail

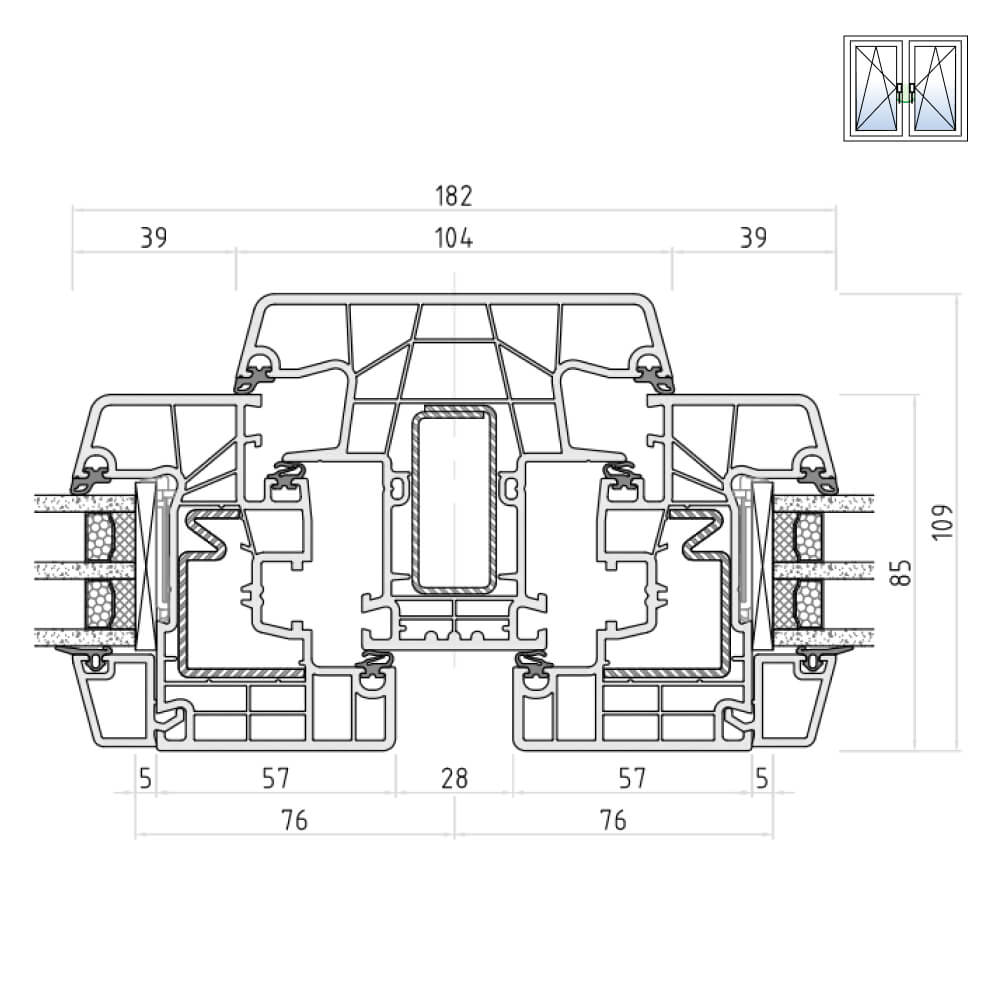

Ideal 8000 Pfosten mit Flügel

Ideal 8000 Flügel mit Festverglasung

Ideal 8000 Festverglasung

Ideal 8000 Balkontüre mit flacher Schwelle (barrierefrei)

Ideal Aluplast 8000 als Detailzeichnung — Ideal 8000 Balkontür nach außenöffnend

Ideal 8000 Parallel-Schiebe-Kipp-Tür

Rollladenführungsschienen

Rollladenführungsschienen Altbau

Fensterbankanschlussprofile

Fensterbankanschlussprofil Neubau 30mm

Fensterbankanschlussprofil Altbau 25mm

Fensterbankanschlussprofil Altbau 50mm

Kopplungen

Koppelfeder 85 mm

Koppelleiste einteilig 85 mm

Statikkopplung 1 - 85 mm

Statikkopplung 3 - 85 mm

Zum Seitenanfang

Detailzeichnungen IDEAL Design

Ideal Design Rahmen mit Flügel

Ideal Design Balkontür mit Schwelle

Ideal Design Pfostendetail

Ideal Design Balkontür mit feststehendem Seitenteil und Schwelle

Ideal Design Stulpdetail 48 mm

Ideal Design Stulpdetail 84 mm

Ideal Design Statikkopplung 1-85 mm

Ideal Design Statikkopplung 2-85 mm

Ideal Design Rahmenverbreiterung 15 mm

Ideal Design Rahmenverbreiterung 35 mm

Ideal Design Rahmenverbreiterung 60 mm

Ideal Design Rahmenverbreiterung 100 mm

Ideal Design Koppelfeder 85 mm

Ideal Design Koppelleiste einteilig 85 mm

Ideal Design Glasteilende Sprosse 70 mm

Ideal Design Glasteilende Sprosse 84 mm

Ideal Design Glasteilende Sprosse 104 mm

Ideal Design Fensterbankanschlussprofil Altbau 30 mm

Ideal Design Fensterbankanschlussprofil Neubau 30 mm

Ideal Design Rolladenführungsschienen Neubau

Ideal Design Abrollprofil Rolladendeckelaufnahme Altbau

Ideal Design Abrollprofil Rolladendeckelaufnahme Neubau

Detailzeichnungen energeto neo

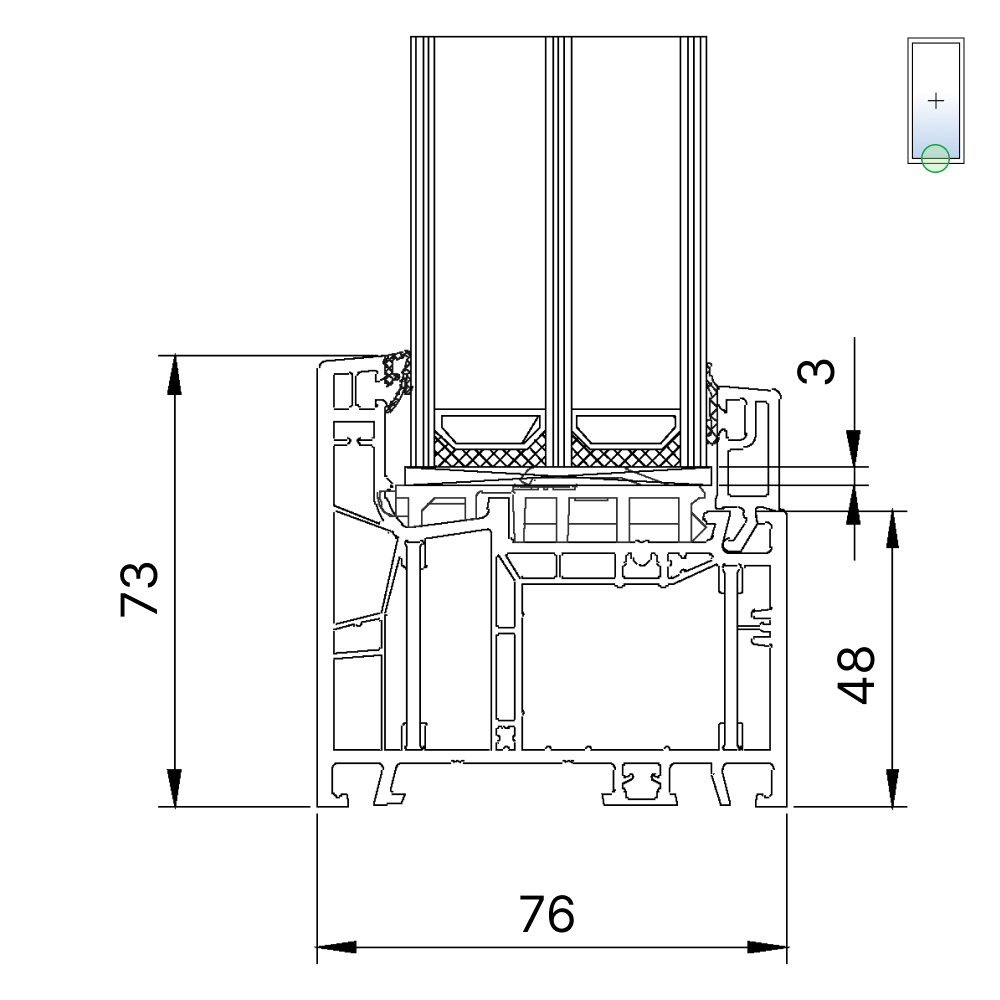

energeto neo Festverglasung

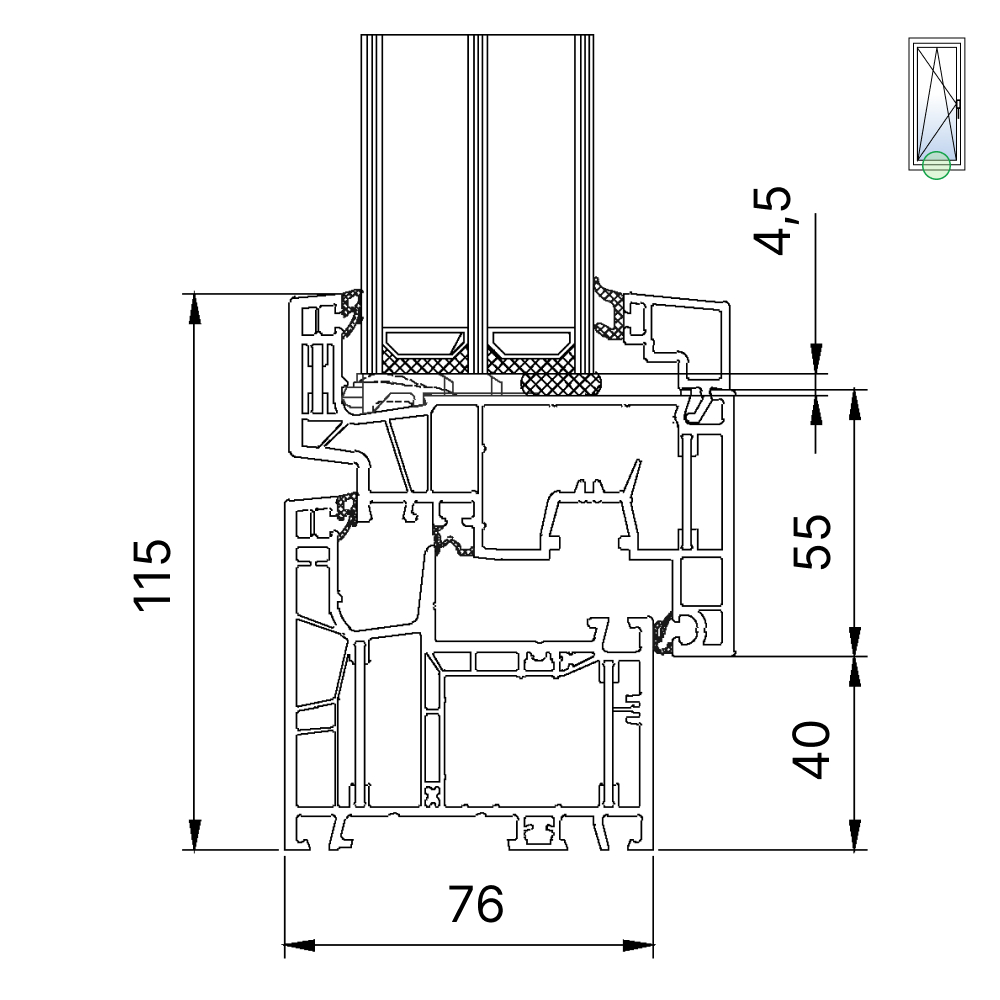

energeto neo Rahmen mit Flügel

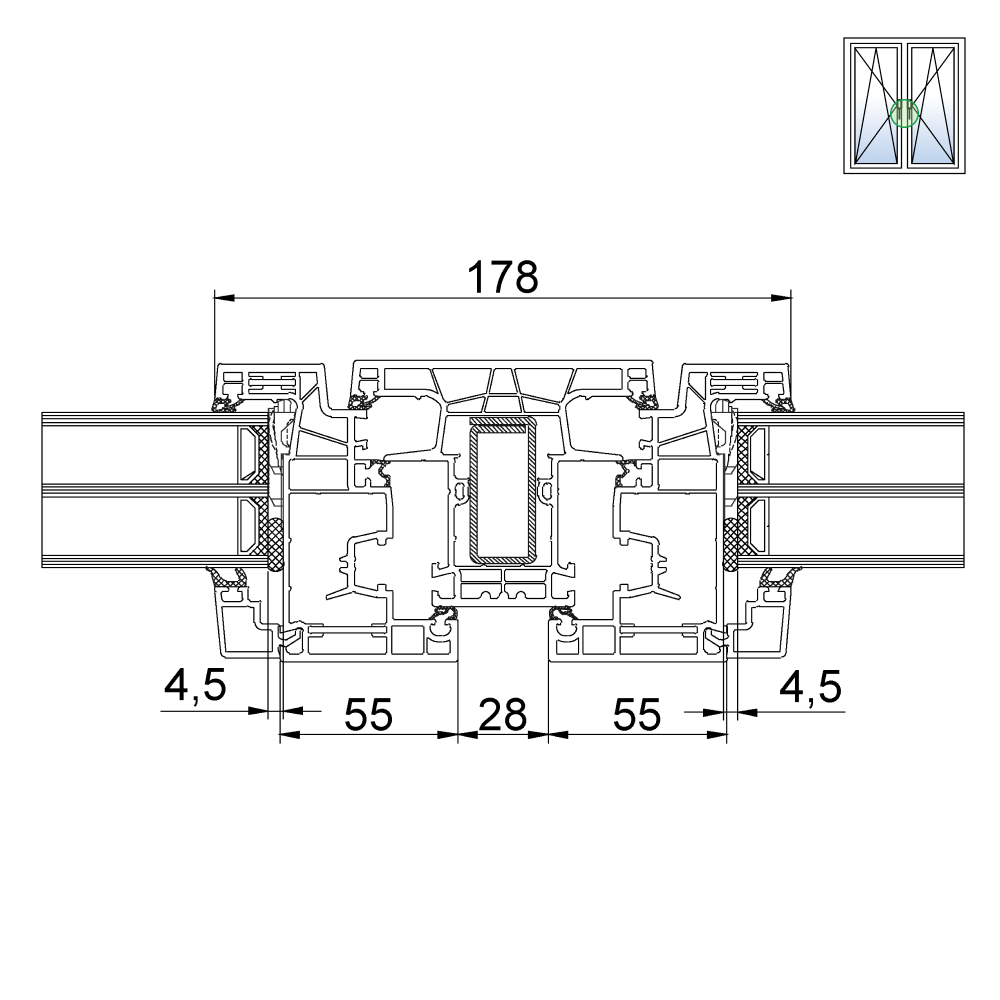

energeto neo Pfostendetail

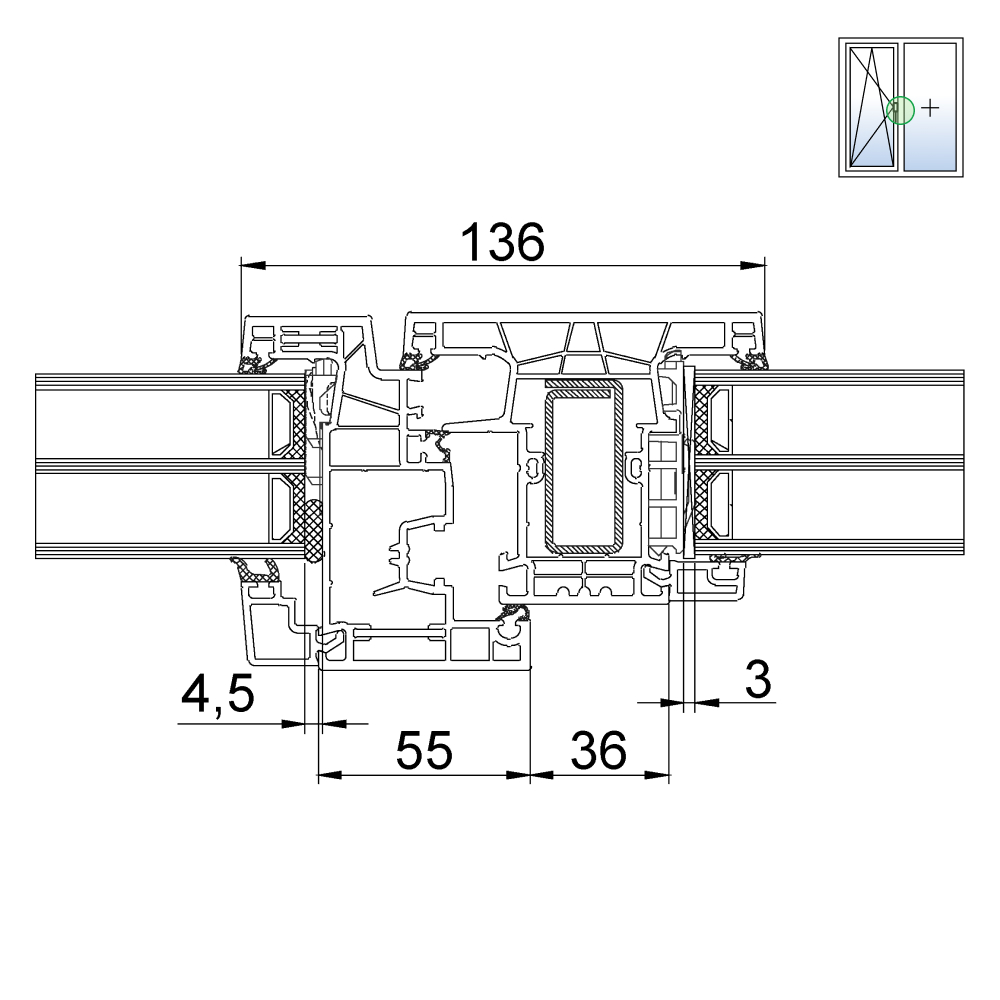

energeto neo Flügel mit Festverglasung

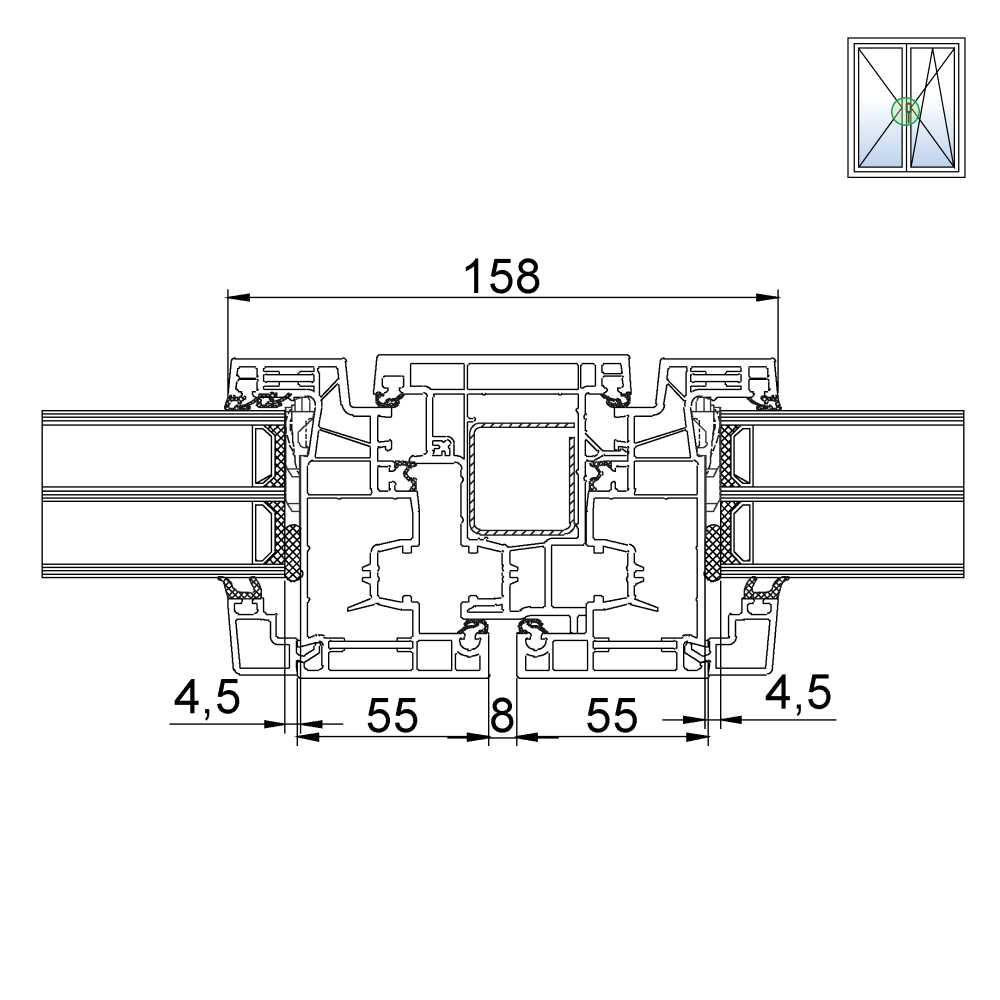

energeto neo Stulpdetail

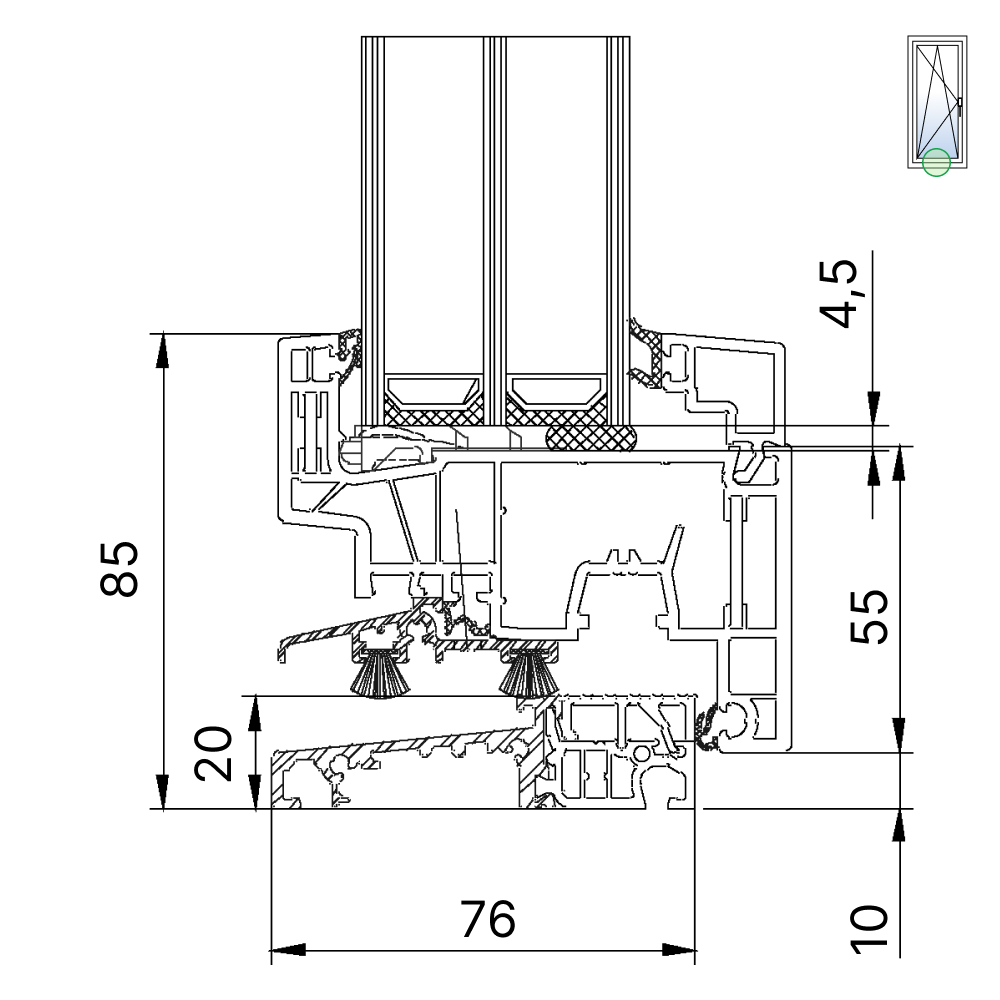

energeto neo Balkontür mit Schwelle

Zum Seitenanfang

Detailzeichnungen energeto 8000

Ideal 8000 Rahmen mit Flügel

Ideal 8000 Stulpdetail

Ideal 8000 Pfosten mit Flügel

Ideal 8000 Flügel mit Festverglasung

Ideal 8000 Festverglasung

Ideal 8000 Balkontüre mit flacher Schwelle (barrierefrei)

Ideal Aluplast 8000 als Detailzeichnung — Ideal 8000 Balkontür nach außenöffnend

Ideal 8000 Parallel-Schiebe-Kipp-Tür

Rollladenführungsschienen

Rollladenführungsschienen Altbau

Fensterbankanschlussprofile

Fensterbankanschlussprofil Neubau 30mm

Fensterbankanschlussprofil Altbau 25mm

Fensterbankanschlussprofil Altbau 50mm

Kopplungen

Koppelfeder 85 mm

Koppelleiste einteilig 85 mm

Statikkopplung 1 - 85 mm

Statikkopplung 3 - 85 mm

Zum Seitenanfang

Detailzeichnungen energeto 8000 ED

Ideal 8000 Rahmen mit Flügel

Ideal 8000 Stulpdetail

Ideal 8000 Pfosten mit Flügel

Ideal 8000 Flügel mit Festverglasung

Ideal 8000 Festverglasung

Ideal 8000 Balkontüre mit flacher Schwelle (barrierefrei)

Ideal Aluplast 8000 als Detailzeichnung — Ideal 8000 Balkontür nach außenöffnend

Ideal 8000 Parallel-Schiebe-Kipp-Tür

Rollladenführungsschienen

Rollladenführungsschienen Altbau

Fensterbankanschlussprofile

Fensterbankanschlussprofil Neubau 30mm

Fensterbankanschlussprofil Altbau 25mm

Fensterbankanschlussprofil Altbau 50mm

Kopplungen

Koppelfeder 85 mm

Koppelleiste einteilig 85 mm

Statikkopplung 1 - 85 mm

Statikkopplung 3 - 85 mm

Zum Seitenanfang

Detailzeichnungen Kömmerling 70 AD

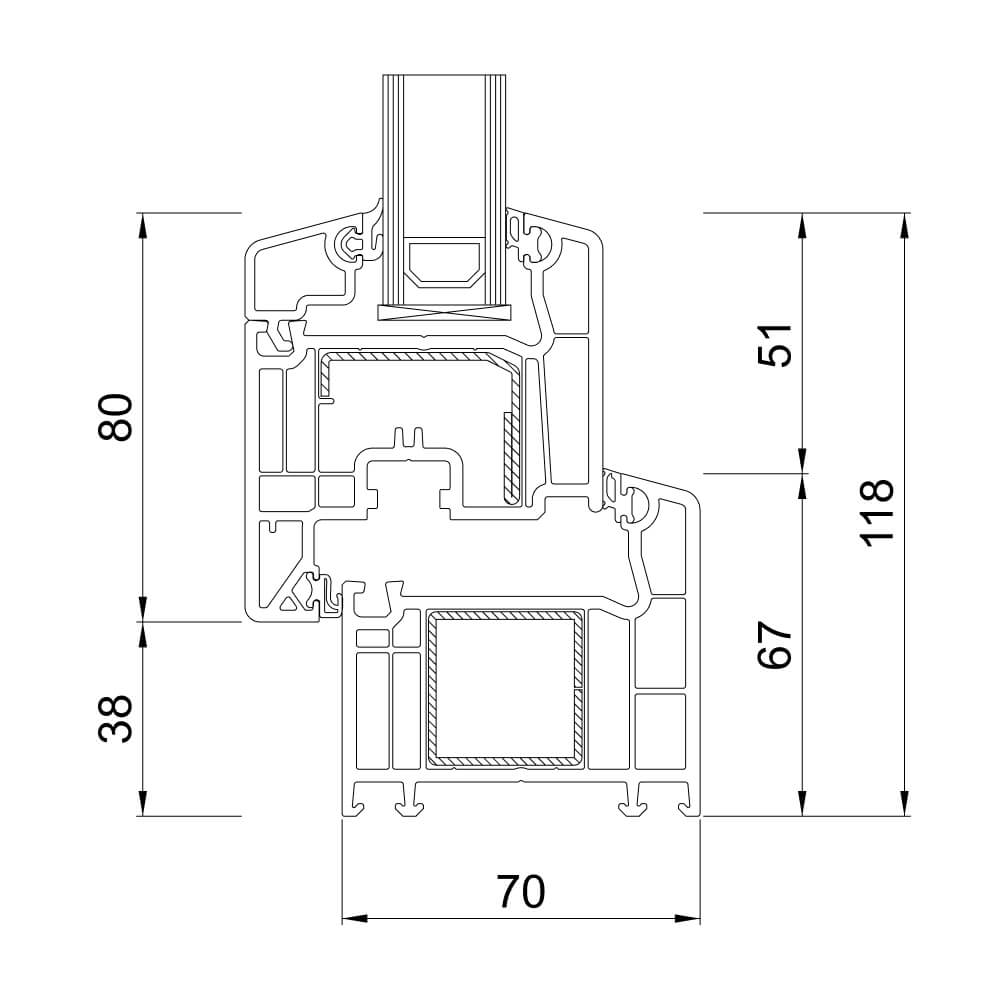

Kömmerling 70 AD Rahmen mit Flügel

Kömmerling 70 AD Stulpdetail

Kömmerling 70 AD Mittelpfosten

70 AD Mittelpfosten mit 2 Flügel

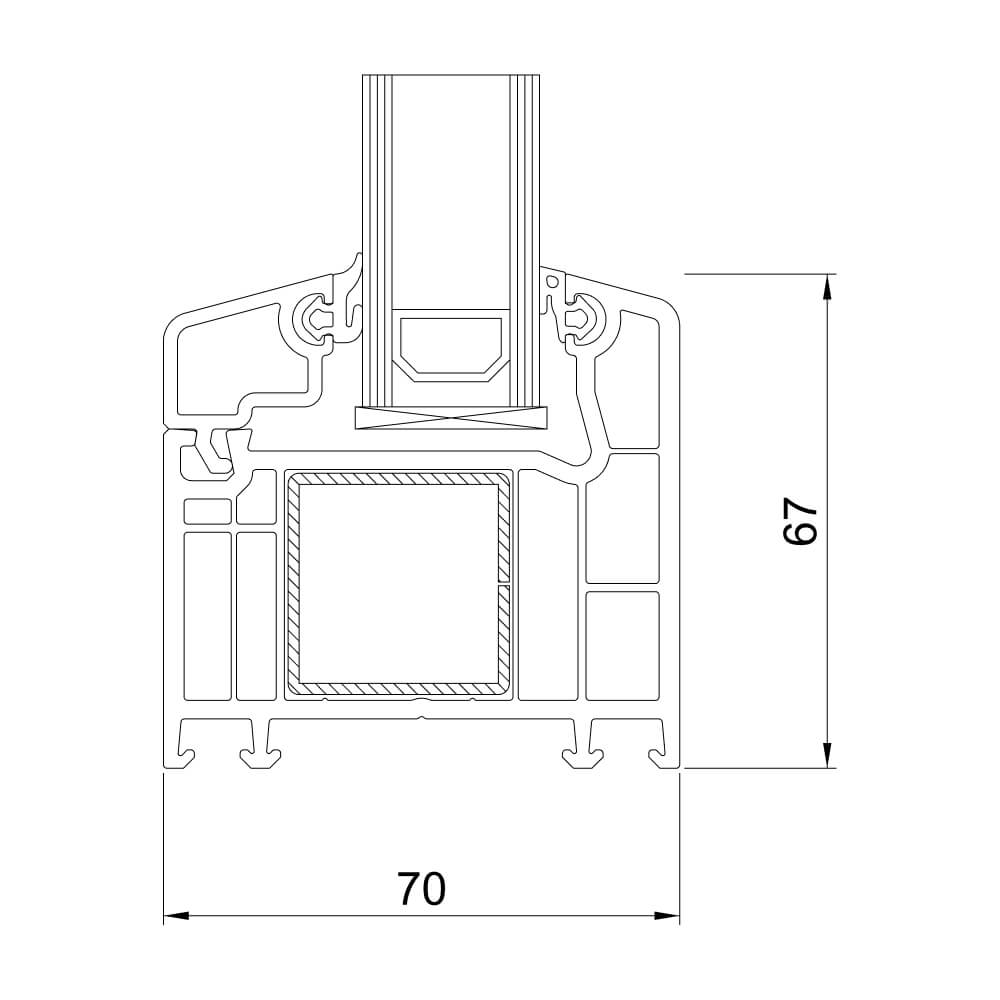

Kömmerling 70 AD Festverglasung

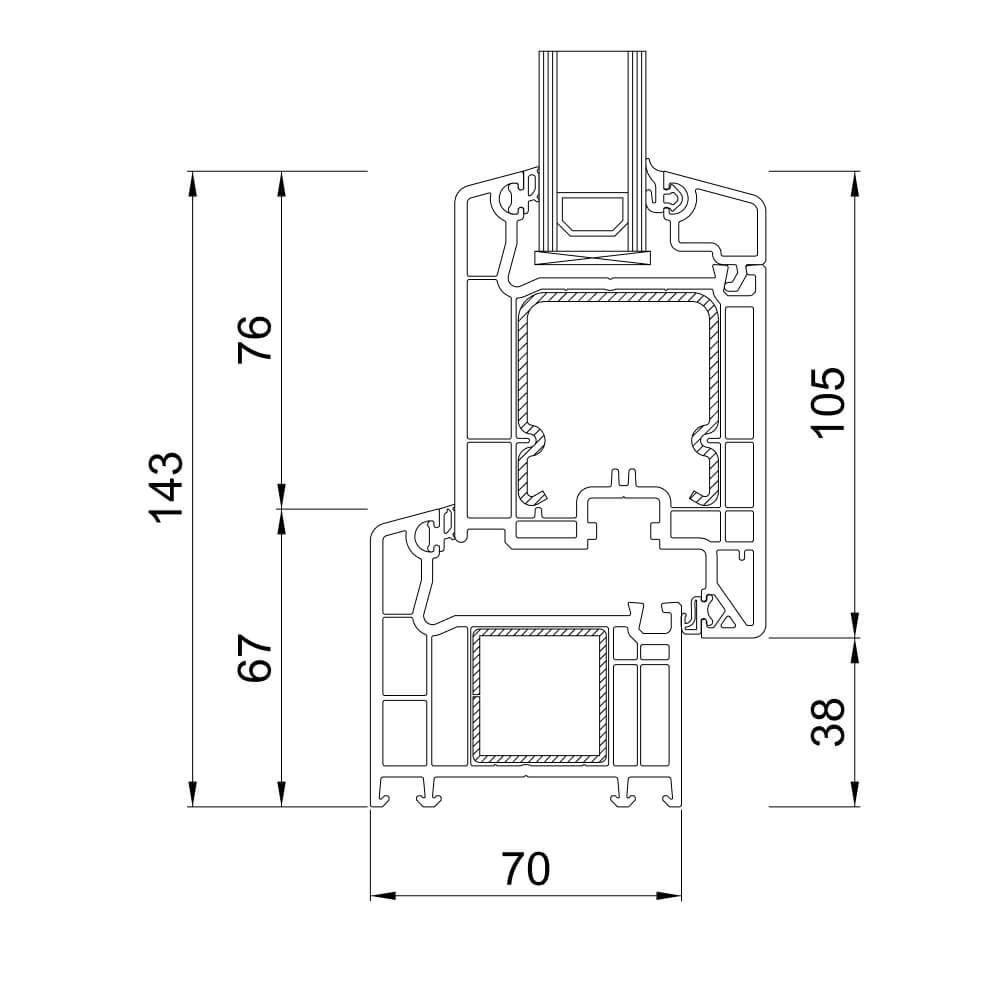

Kömmerling 70 AD Balkontüre mit flacher Schwelle (barrierefrei)

Rollladenführungsschiene

Rollladenführungsschienen Neubau

Abrollprofil und Rollladendeckelaufnahme Neubau

Fensterbankanschlussprofile

Fensterbankanschlussprofil Neubau 30mm Aussenansicht

Fensterbankanschlussprofil Neubau 30mm

Rahmenverbreiterung

Kömmerling 70 AD Rahmenverbreiterung 30 mm

Kömmerling 70 AD Rahmenverbreiterung 60 mm

Kömmerling 70 AD Rahmenverbreiterung 120 mm

Sprossen

Glasteilende Sprosse 84 mm

Zum Seitenanfang

Detailzeichnungen Kömmerling 76 AD

Kömmerling 76 AD Rahmen mit Flügel

Kömmerling 76 AD Stulpdetail

Kömmerling 76 AD Mittelpfosten

76 AD Mittelpfosten mit 2 Flügel

Rahmen mit Flügel

Kömmerling 76 AD Festverglasung

Kömmerling 76 AD Balkontüre mit flacher Schwelle (barrierefrei)

Rollladenführungsschiene

Rollladenführungsschiene Neubau

Rollladendeckelaufnahme Neubau

Fensterbankanschlussprofile

Fensterbankanschlussprofil Neubau 30mm Aussenansicht

Fensterbankanschlussprofil Neubau 30mm

Fensterbankanschlussprofil Neubau 50mm Aussenansicht

Rahmenverbreiterung

Kömmerling 76 AD Rahmenverbreiterung 30 mm

Kömmerling 76 AD Rahmenverbreiterung 60 mm

Kömmerling 76 AD Rahmenverbreiterung 120 mm

Zum Seitenanfang

Detailzeichnungen Kömmerling 76 MD

Kömmerling 76 MD Rahmen mit Flügel

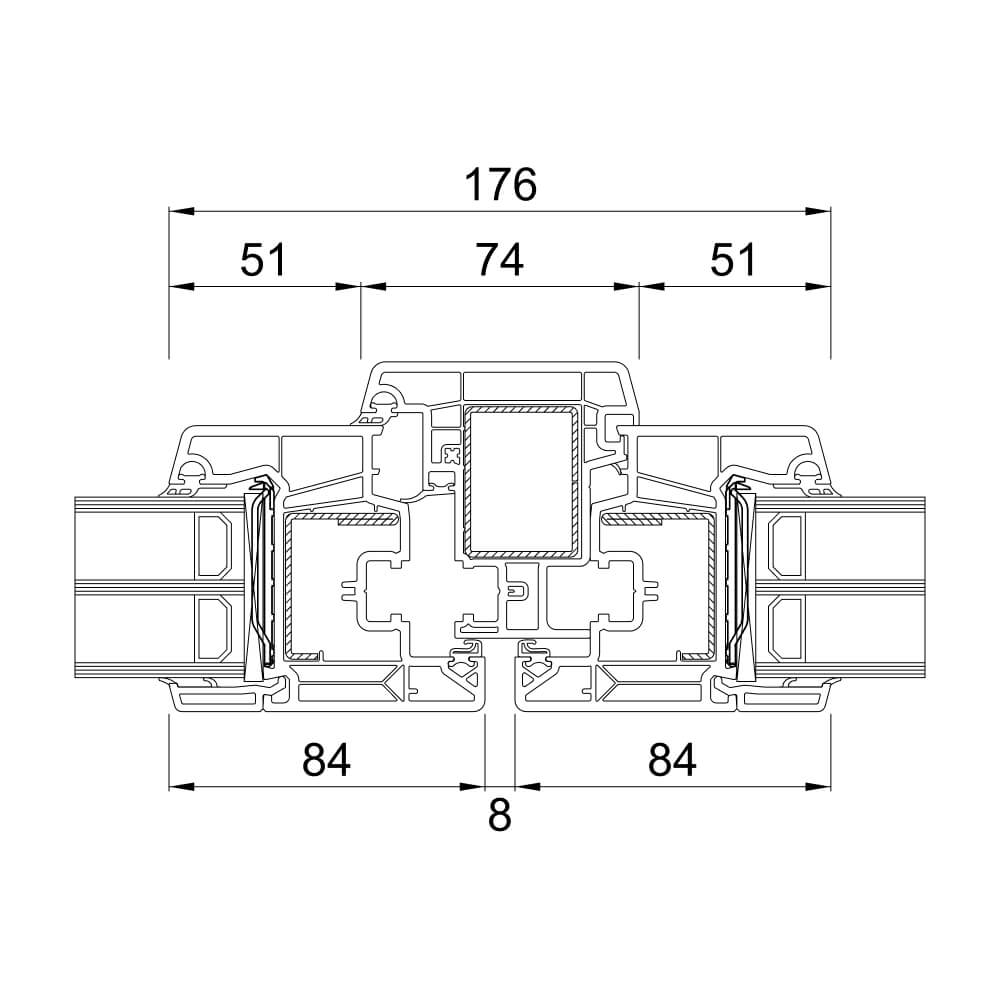

Kömmerling 76 MD Stulpdetail

Kömmerling 76 MD Mittelpfosten

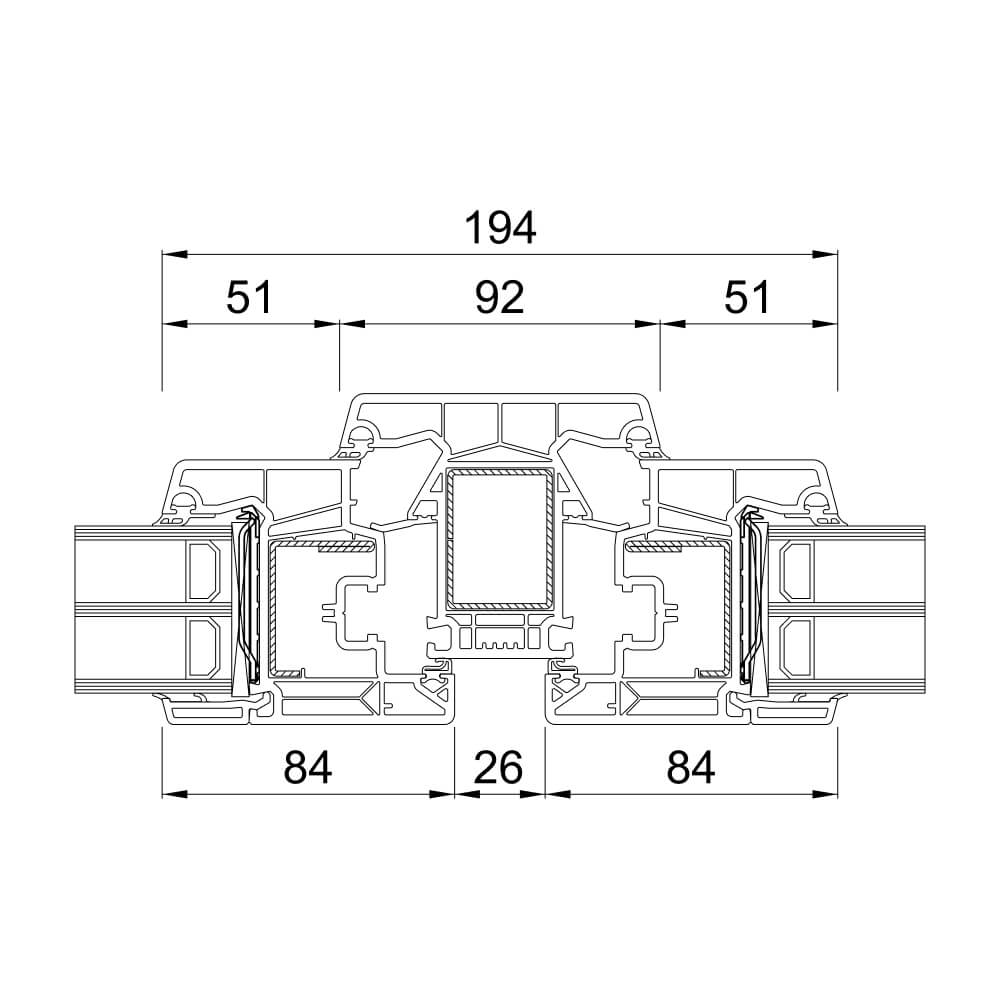

76 MD Mittelpfosten mit 2 Flügel

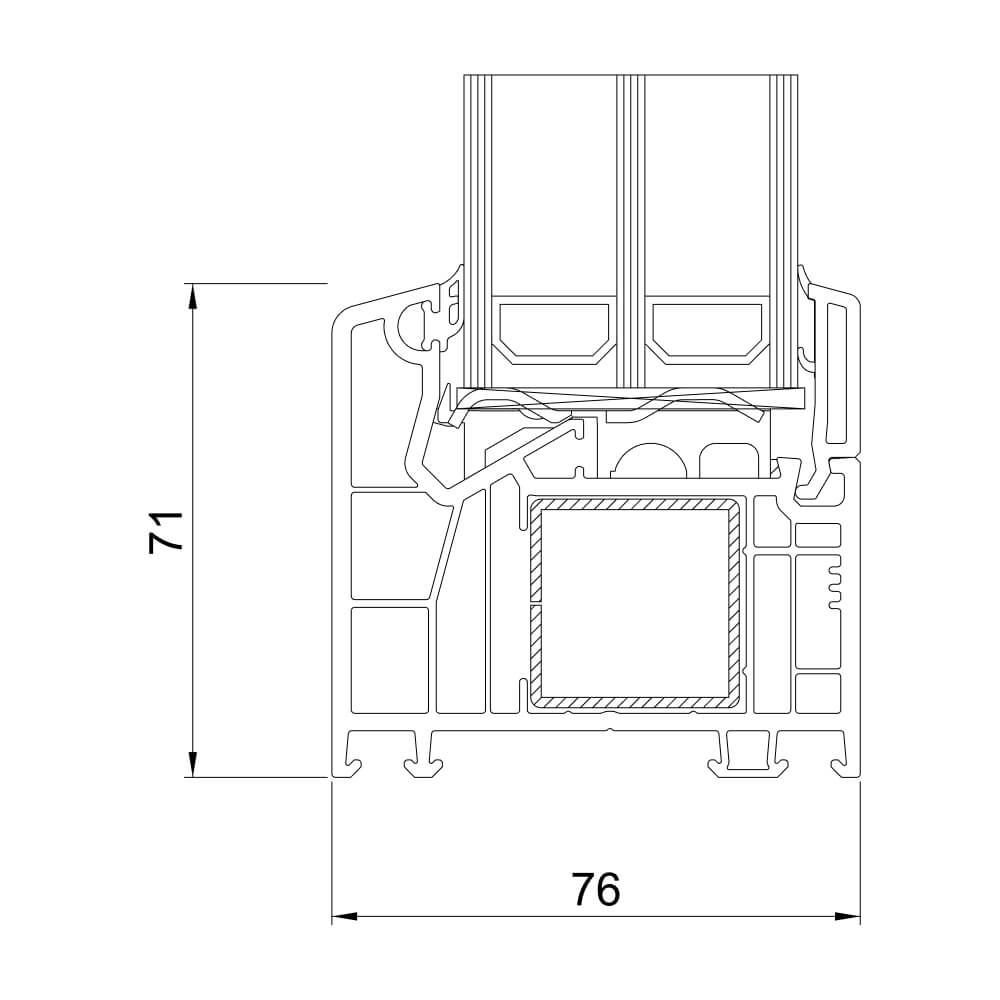

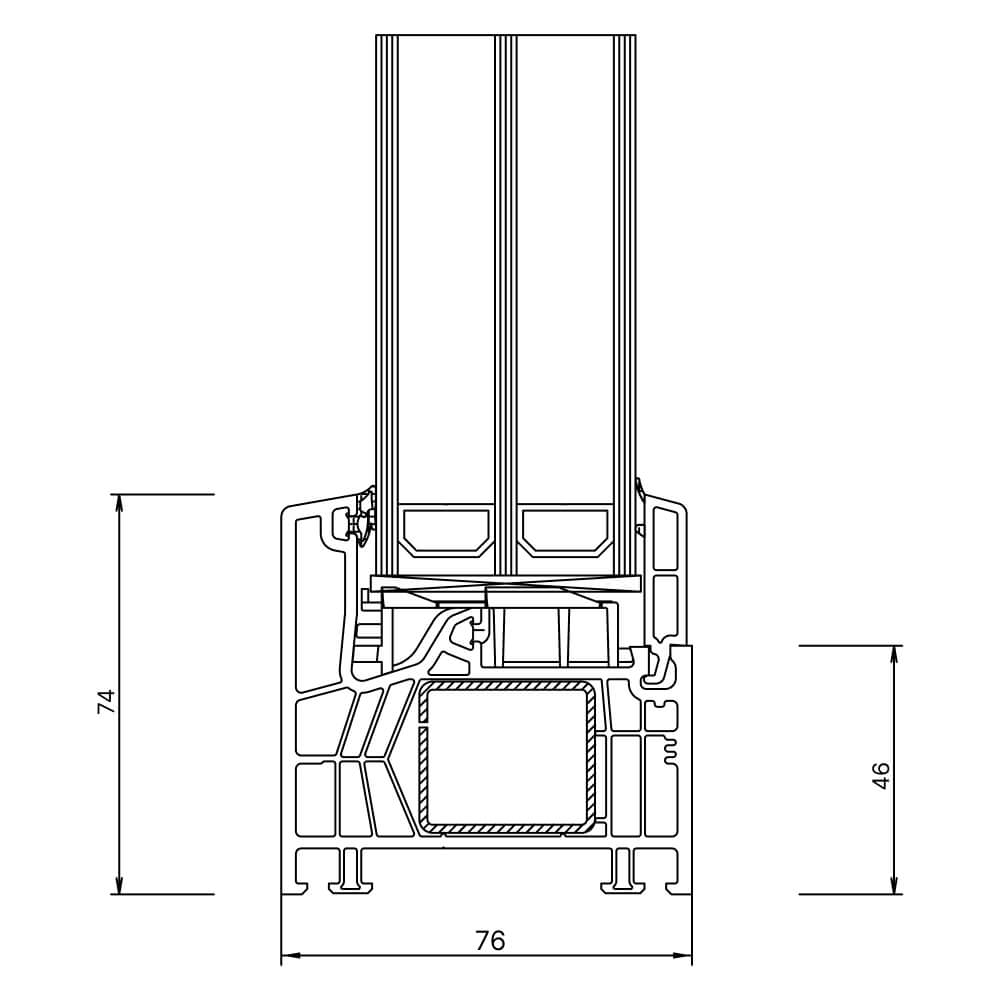

Kömmerling 76 AD Festverglasung

Kömmerling 76 MD Balkontüre mit flacher Schwelle (barrierefrei)

Rollladenführungsschiene

Rollladenführungsschiene Neubau

Rollladendeckelaufnahme Neubau

Fensterbankanschlussprofile

Fensterbankanschlussprofil Neubau 30mm Aussenansicht

Fensterbankanschlussprofil Neubau 30mm

Fensterbankanschlussprofil Neubau 50mm Aussenansicht

Rahmenverbreiterung

Kömmerling 76 MD Rahmenverbreiterung 15 mm

Kömmerling 76 MD Rahmenverbreiterung 30 mm

Kömmerling 76 MD Rahmenverbreiterung 60 mm

Kömmerling 76 MD Rahmenverbreiterung 120 mm

Zum Seitenanfang

Detailzeichnungen Kömmerling 88 MD

Kömmerling 88 MD Rahmen mit Flügel

Kömmerling 88 MD Stulpdetail

Kömmerling 88 MD Mittelpfosten

Kömmerling 88 MD Mittelpfosten mit 2 Flügel

Kömmerling 88 MD Festverglasung

Kömmerling 88 MD Balkontüre mit flacher Schwelle (barrierefrei)

Rollladenführungsschiene

Rollladenführungsschiene Neubau

Rollladendeckelaufnahme Neubau

Fensterbankanschlussprofile

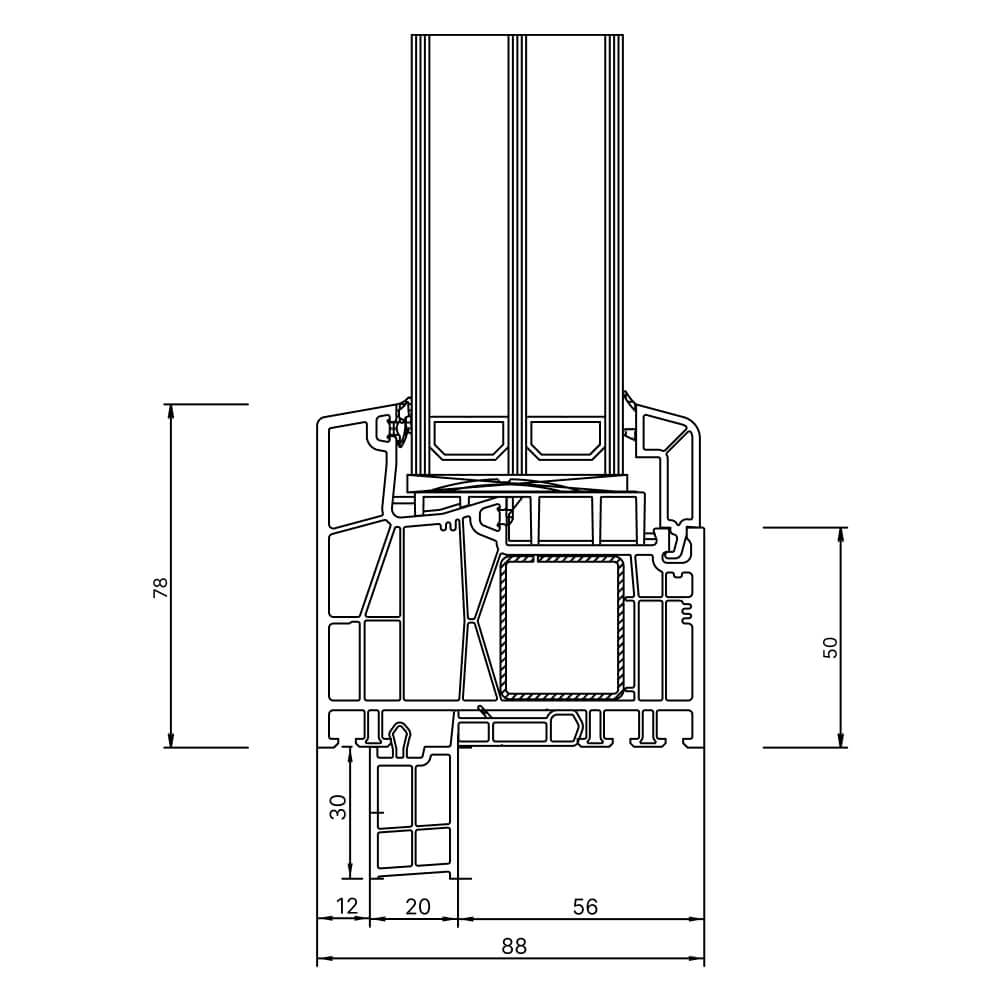

Fensterbankanschlussprofil Neubau 30mm Aussenansicht

Fensterbankanschlussprofil Neubau 30mmFensterbankanschlussprofil Neubau 30mm — Fensterbankanschlussprofil Neubau 30mm

Fensterbankanschlussprofil Neubau 50mm Aussenansicht

Rahmenverbreiterung

Kömmerling 88 MD Rahmenverbreiterung 15 mm

Kömmerling 88 MD Rahmenverbreiterung 30 mm

Kömmerling 88 MD Rahmenverbreiterung 60 mm

Kömmerling 88 MD Rahmenverbreiterung 120 mm

Zum Seitenanfang

fensterversand.ch Kunststofffenster-Schnitte

Die prozessgesteuerte Fertigung unserer Fensterprofile aus Kunststoff sowie Kunststoff-Fensterelementen erlaubt es uns, Ihnen die genauen Detailzeichnungen unserer Fenster zur Ansicht bereitzustellen.

Die Wahl Ihrer CAD Zeichnung

Der Onlineshop fensterversand.ch ermöglicht hier die Einsicht in CAD-Zeichnungen und Schnitte seiner Fensterprofile! Mit Hilfe der Fenster-Detailzeichnungen können Sie sich genauestens über den Aufbau der Fenster von fensterversand.ch informieren.

Bitte beachten Sie, dass es sich hierbei um Standardzeichnungen handelt. Wenn Sie vor dem Bestellvorgang genau wissen möchten, welche Profile, Modelle und Bauteile verbaut werden, kontaktieren Sie bitte unseren Kundenservice unter 0800 11 10 10 oder per E-Mail an info@noSpamfensterversand.ch. Unsere Experten helfen Ihnen gerne bei der Konfiguration und beantworten Ihre Fragen zu unseren Produkten.
