Hinweise zum activPilot Concept Drehkippbeschlag: Bitte prüfen Sie regelmässig den festen Sitz der Beschläge und achten Sie auf Verschleisserscheinungen. Eventuell die Befestigungsschrauben nachziehen oder die Teile austauschen und auf Funktion prüfen.
Bei der Reinigung nur milde, ph-neutrale Reinigungs- und Pflegemittel in verdünnter Form benutzen, um den Korrosionsschutz der Beschlagteile zu erhalten. Bitte keine aggressiven, säurehaltigen oder ätzenden Reiniger, Scheuermittel oder scharfe Gegenstände verwenden. Weitere Richtlinien zur Justierung, Wartung und Haftung des Produkts (VHBH) erhalten Sie hier.
a) Griff nach unten bewegen. Das Fenster ist geschlossen.
b) Griff zurück in die mittlere Stellung bewegen. Das Fenster ist entriegelt;der Flügel kann komplett in die Drehstellung geöffnet werden.
c) Flügel schliessen. Griff nach oben bewegen. Das Fenster ist entriegelt;der Flügel kann gekippt werden.
EXPERTENINTERVIEW
Wie warte ich Fensterbeschläge?
a) Entriegelungstaste (1) drücken und den Hebel bis in Endstellung nach unten klappen (Öffnungswinkel ca. 135°). Das Fenster ist entriegelt; der Flügel kann komplett geöffnet werden. b) Flügel schliessen. Hebel wieder zurück in die Ausgangsstellung klappen. Das Fenster ist geschlossen.
a) Flügel einhängen, in den Rahmen drücken, bis die umlaufende Dichtung anliegt und mit dem Stift im Scherenlager sichern. Hinweis: Stift von unten einsetzen b) Alle End- und Verschlusskappen auf Scheren- bzw. Ecklager stecken.
Achtung! Beschädigung des Scherenlagers. Bei unsachgemässer Handhabung und beim Versuch den Stift mit Gewalt herauszuschlagen, wird das Scherenlager beschädigt. Stift nur mit einem Schraubendreher gemäss B lösen. a) Flügel in Dichtungsebene bringen. b) Stift aus dem Scherenlager lösen. c) Flügel aushängen.
Höhenverstellung (± 3 mm) und Seitenverstellung (± 2 mm) des Ecklagers mittels 4 mm Sechskantschlüssel. Regulieren des Anpressdrucks zwischen Flügel und Rahmen (± 1,2 mm) bei FL.KA mittels 2,5 mm Sechskantschlüssel.

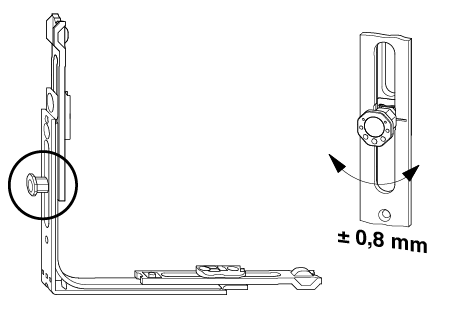

Regulieren des Anpressdrucks zwischen Flügel und Rahmen (± 0,8 mm) durch Verdrehen des Achtkantbolzens. Die Justierung ist nur möglich, wenn sich der Beschlag in Drehstellung befindet.
Der progressive Scherenanzug ist von 18 auf 28 mm einstellbar. Die Arretierung durch Hochziehen der Einstellraste aufheben, Einstellraste vom Überschlag weg umschwenken. Alternativ zum progressivem Scherenanzug kann auch eine Mehrfachspaltlüftung MSL.OS eingesetzt werden.
Anheben und Absenken des Flügels (von -2 bis +3,5 mm) mittels 4 mm Sechskantschlüssel.
Anheben und Absenken des Flügels und Regulierung des Anpressdruck mittels 4 mm Sechskantschlüssel.
Anheben und Absenken des Flügels mittels 4 mm Sechskantschlüssel. Die Verstellschrauben im Scherenlager müssen parallel verstellt werden.
Sollte das DFE/TFE wie abgebildet in der Neutralstellung ausgeliefert worden sein, dann bitte wie folgt vorgehen: Vorstehenden Stift zur Fixierung einschlagen (siehe 1). Links oder rechts verwendbar durch einmaliges Ausschwenken des Hebels.
Regulierung der Rastkraft durch Verstellen des Exzenters mittels 4 mm Sechskantschlüssel.
Höhenverstellung (+/- 3 mm) für Flügelauflauf. Bei jedem Einstellen der Beschläge ist auch die Höheneinstellung des DFE/TFE mittels 2,5 mm Sechskantschlüssel oder Torx T10 zu überprüfen.
Bild 1 zeigt die Anordnung der möglichen Schmierstellen, die mindestens einmal jährlich geschmiert werden sollten.
Positionen A, C, D = Funktionsrelevante Schmierstellen. Hinweis: Das nebenstehende Beschlagsschema entspricht nicht zwingend dem eingebauten Beschlag. Die Anzahl der Verriegelungsstellen variiert je nach Grösse und Ausführung des Fensterflügels. Achtung! Verletzungsgefahr: Das Fenster kann beim Aushängen herunterfallen und zu Verletzungen von Personen führen. Das Fenster zur Wartung nicht aushängen.
Die Schere sollte einmal jährlich an allen Kontaktstellen mit der Oberschiene geölt werden. 1. An den Schmierstellen (A) einige Tropfen harz- und säurefreies Öl träufeln. Hinweis: Das Scherenlager darf nicht geölt oder gefettet werden.
Um die Leichtgängigkeit der Beschläge zu erhalten, müssen die Schliessbleche einmal jährlich geschmiert werden. 1. Schliessbleche (C) an den Einlaufseiten mit technischer Vaseline oder einem anderen geeigneten Fett schmieren. 2. Gleitflächen der Schliessbolzen (D) mit einem harz- und säurefreien Öl bestreichen.
